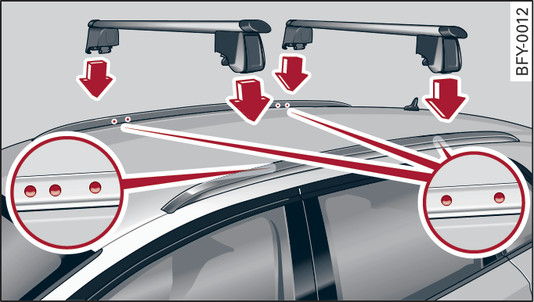

- Kuva 85Kattokaiteet: kiinnityspisteet
-

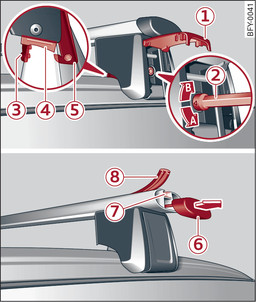

- Kuva 86Kattokaiteet: kattotelineiden asennus
Kun katolla kuljetetaan tavaraa, on otettava huomioon seuraavat seikat:
- Vain erityisesti tähän autoon tarkoitettuja kattotelineitä saa käyttää. Nämä telineet muodostavat perustan täydelliselle kattotelinejärjestelmälle Kattotelineisiin voidaan yhdistää erilaisia lisäkiinnikkeitä/kannatinjärjestelmiä. On suositeltavaa käyttää Audi-tarvikeohjelmaan kuuluvia kattotelineitä ja lisäkiinnikkeitä.
- Huomaa kattotelineiden kiinnityksessä, että ne asennetaan vain niille tarkoitettuihin paikkoihin katossa Kuva 85►.
- Ota huomioon auton sallitut akselipainot, sallittu kokonaismassa ja sallittu kattokuorma linkki►. Kattokuorma muodostuu sekä kattotelineiden, lisäkiinnikkeiden että niillä kuljetettavien tavaroiden painosta. Noudata kannatinjärjestelmän suurinta sallittua kantavuutta.
Kattotelineiden asennus
Koskee: autoja joissa tehtaan omat kattotelineet
Kattotelinesarja koostuu etu- ja takatelineestä, peiteprofiilista ja momenttiavaimesta. Takimmaista telinettä varten on kummankin kattokaiteen sisäpuolella kaksi reikää. Jotta etummaista ja takimmaista kattotelinettä ei asennettaisi vääriin paikkoihin, kattokaiteen sisäpuolella etuvasemmalla on kolme reikää ja oikealla puolella kaksi
Kuva 85►.
- Ennen kattotelineen asettamista paikoilleen käännä suojus -1- auki.
- Avaa momenttiavaimella -2- vasemmalla ja oikealla olevaa ruuvia suuntaan -A-, kunnes tuntuu vastusta. Varmista, että momenttiavaimessa oleva nuoli ja ruuvissa oleva nuoli ovat täysin vastakkain.
- Puhdista kattotelineiden tuentakumit -4- ja kattokaiteet kiinnityspisteiden alueelta.
- Aseta kattoteline varovasti kattokaiteiden reikien päälle. Varmista, että tarra tulee auton vasemmalle sivulle ja että nuoli osoittaa ajosuuntaan.
- Työnnä tapit -3- reikiin. Kynnen -5- täytyy tarttua kattokaiteiden reunaan. Varmista, että tuentakumit -4- painuvat tasaisesti kattokaidetta vasten.
- Kiristä ruuvia momenttiavaimella suuntaan -B-. Varmista, että momenttiavaimessa oleva nuoli ja ruuvissa oleva nuoli ovat täysin vastakkain. Tarvittava kiristystiukkuus on 6 Nm.
- Toista samat vaiheet kattotelineen muiden kiinnityspisteiden kohdalla.
Lisäkiinnikkeiden asennus
Koskee: autoja joissa tehtaan omat kattotelineet
- Lisäkiinnikkeiden asentamiseksi kattotelineelle täytyy suojus -6- irrottaa.
- Työnnä lisäkiinnikkeet T-uraan -7-.
- Tee lisäkiinnikkeiden asennus mukana tulevien ohjeiden mukaan.
- Sulje suojus -6-.
Peiteprofiilin asetus
Koskee: autoja joissa tehtaan omat kattotelineet
- Lisäkiinnikkeiden asennuksen jälkeen sulje T-uran -7- avoimet kohdat peiteprofiililla -8-.
- Ellei lisäkiinnikkeitä käytetä, koko T-ura -7- tulee sulkea peiteprofiililla -8-.
- Leikkaa peiteprofiili tarvittaessa oikean pituiseksi.
HUOMIO
- Noudata kattotelinejärjestelmän omia asennusohjeita. Ellei kattotelinejärjestelmää ja kattokuormaa kiinnitetä kunnolla, ne voivat irrota ajon aikana ja aiheuttaa onnettomuuden.
- Kun kattotelinejärjestelmää käytetään, auton ajo-ominaisuudet muuttuvat painopisteen muuttumisen ja suuremman ilmanvastuksen vuoksi – vaarana onnettomuus! Sovita ajotapa ja -nopeus siitä syystä aina auton kuorman mukaan. On suositeltavaa ajaa enintään 130 km/h:n nopeudella.
- Jaa katolle tuleva kuorma tasaisesti kattotelineille. Älä ylitä kattokuorman maksimileveyttä äläkä sallittua kokonaismassaa.
- Kattotelineiden kaikki ruuvit ja liitännät täytyy tarkastaa ennen ajoon lähtöä. Kiristä niitä tarvittaessa ja tee uusi tarkastus säännöllisin välein. Ellei näin tehdä, kattotelineet tai lisäkiinnikkeet voivat löystyä ja irrota – vaarana onnettomuus!
VAROITUS
- Jos käytetään muunlaisia kattotelinejärjestelmiä tai jos telineet kiinnitetään ohjeiden vastaisesti, takuu ei korvaa auton vaurioita. Tee kattotelineiden kiinnitys ehdottomasti niitä seuraavien ohjeiden mukaan.
- Vaurioiden välttämiseksi tulee kattotelineet ja niiden lisätelineet irrottaa ennen automaattiseen pesukoneeseen ajoa.
- Varmista, että tavaratilankansi ja panoraamakatto* eivät avattaessa osu katolla olevaan kuormaan.
Ympäristöohje
Kasvanut ilmanvastus lisää polttoaineenkulutusta. Siitä syystä kattotelineet tulee poistaa, kun niitä ei enää tarvita.
Huomautus
(Koskee: autoja joissa tehtaan omat kattotelineet: ) Kun kattokaiteisiin asennetaan tehtaan omat kattotelineet, ESC-ajonvakautus sopeutuu mahdollisen kattokuorman muuttamaan painopisteeseen tunnistimien avulla.
