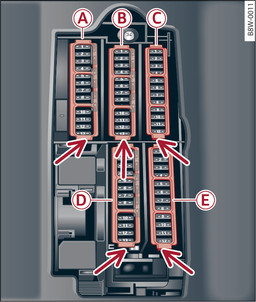

- Abb. 305 Fahrerfußraum (Linkslenker): Sicherungsträger mit Kunststoffbügel
-

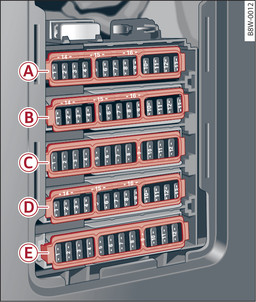

- Abb. 306 Beifahrerfußraum (Rechtslenker): Sicherungsträger mit Kunststoffbügel
Sicherungsträger -A- (braun) | |
Nr. | Verbraucher |
2
|
Luftmassenmesser, Nockenwellenverstellung, Pumpe Ladeluftkühler |
3
|
Abgasklappen, Einspritzventile, Kühlereintritt, Kurbelgehäuseheizung |
4
|
Unterdruckpumpe, Heizwasserpumpe, Partikelsensor, Biodieselsensor, Abgasklappen |
5 | Bremslichtsensor |
6 | Motorventile, Nockenwellenverstellung |
7
|
Lambdasonden, Luftmassenmesser |
8
|
Wasserpumpe, Hochdruckpumpe, Hochdruckregelventil, Luftmassenmesser |
9
|
Heizwasserpumpe |
10
|
Öldrucksensor, Öltemperatursensor |
11
|
Kupplungswegsensor, Motorstart |
12
|
Motorventile |
13
|
Kühlerlüfter |
14
|
Einspritzventile, Motorsteuergerät |
15
|
Zündspulen, Lambdasonden |
16
|
Kraftstoffpumpe |
Sicherungsträger -B- (rot) | |
Nr. | Verbraucher |
1
|
Diebstahlwarnanlage |
2
|
Motorsteuergerät |
3
|
Lendenwirbelstütze |
4
|
Schaltbetätigung Automatikgetriebe |
5
|
Hupe |
6
|
Elektromechanische Parkbremse |
7
|
Gateway-Steuergerät |
8
|
Innenlicht Dachhimmel |
9
|
Notrufsystem |
10
|
Airbag-Steuergerät |
11
|
Elektronische Stabilisierungskontrolle (ESC) |
12
|
Diagnosesteckdose, Licht-/Regensensor |
13
|
Klimaanlage |
14
|
Türsteuergerät vorn rechts |
15
|
Klimakompressor |
Sicherungsträger -C- (schwarz) | |
Nr. | Verbraucher |
1
|
Sitzheizung vorn |
2
|
Scheibenwischer |
3
|
Scheinwerferelektronik links |
4
|
Panorama-Glasdach |
5
|
Türsteuergerät vorn links |
6
|
Steckdosen |
7
|
Türsteuergerät hinten rechts |
8
|
Allradantrieb |
9
|
Scheinwerferelektronik rechts |
10
|
Scheibenwaschanlage/Scheinwerfer-Reinigungsanlage |
11
|
Türsteuergerät hinten links |
12
|
Standheizung |
Sicherungsträger -D- (schwarz) | |
Nr. | Verbraucher |
1
|
Sitzlüftung, Rückspiegel, Klimaanlage, Klimabedienteil hinten, Frontscheibenheizung |
2
|
Gateway, Klimaanlage |
3
|
Soundaktor/Soundabgasanlage |
4
|
Kupplungswegsensor |
5 | Motorstart |
7
|
USB-Ladebuchse hinten |
8
|
Garagentoröffner, Elektromechanische aktive Wankstabilisierung |
9
|
Adaptive cruise control |
10
|
Außensound, Pedalmodul |
11 | Video-Kamera |
12 | Scheinwerfer rechts |
13
|
Scheinwerfer links |
14
|
Ventil Getriebeölkühlung |
16
|
Vorbereitung Rear Seat Entertainment |
Sicherungsträger -E- (rot) | |
Nr. | Verbraucher |
1
|
Zündspulen |
2
|
Motorventile |
6
|
Automatikgetriebe |
7
|
Schalttafel |
8
|
Klimaanlage (Gebläse) |
10
|
Dynamiklenkung |
11
|
Motorstart
|
