Die beiden Starthilfekabel müssen in der richtigen Reihenfolge angeklemmt werden.
-

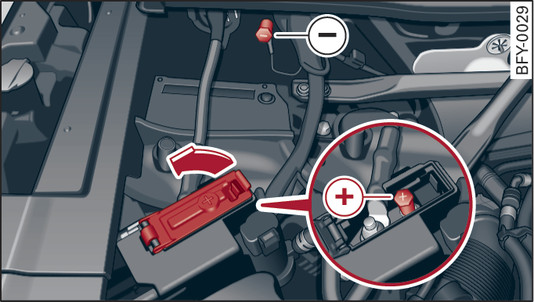

- Abb. 299 Motorraum: Anschlüsse für Starthilfekabel oder Ladegerät
-

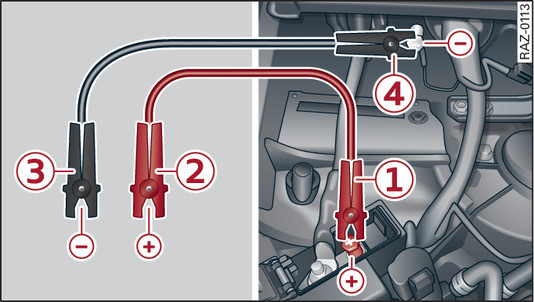

- Abb. 300 Starthilfekabel anschließen
Die Anschlüsse für die Starthilfekabel befinden sich im Motorraum.
Beachten Sie die Hinweise zur Fahrzeugbatterie Link►.
Pluspole mit dem Pluskabel (rot) verbinden
Klappen Sie die rote Abdeckung am Pluspol auf
Abb. 299►.
Befestigen Sie ein Ende des Pluskabels (rot) am Fremdstartbolzen -1-
Abb. 300► Ihres Fahrzeugs.
Befestigen Sie das andere Ende des Pluskabels (rot) am Pluspol -2- der Stromquelle.
Minuspole mit dem Minuskabel (schwarz) verbinden
Befestigen Sie ein Ende des Minuskabels (schwarz) am Minuspol -3- der Stromquelle.
Befestigen Sie das andere Ende des Minuskabels (schwarz) am Fremdstartbolzen -4- Ihres Fahrzeugs.
Motor anlassen
Starten Sie den Motor des stromgebenden Fahrzeugs und lassen Sie ihn im Leerlauf laufen.
Starten Sie jetzt den Motor Ihres Fahrzeugs mit der entladenen Fahrzeugbatterie.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach 10 Sekunden ab und wiederholen Sie ihn dann nach etwa 30 Sekunden.
Schalten Sie bei Ihrem Fahrzeug die Heckscheibenheizung ein, um beim Abklemmen des Starthilfekabels auftretende Spannungsspitzen abzubauen. Das Fahrlicht muss ausgeschaltet sein.
Nehmen Sie die Kabel bei laufenden Motoren in umgekehrter Reihenfolge ab.
Klappen Sie die rote Abdeckung am Pluspol zu.
ACHTUNG
- Starthilfekabel dürfen niemals direkt an der Batterie Ihres Fahrzeugs angeschlossen werden. Verwenden Sie ausschließlich die Anschlüsse im Motorraum.
- Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren. Außerdem darf das an den Pluspol der Fahrzeugbatterie angeklemmte Kabel nicht mit elektrisch leitenden Fahrzeugteilen in Berührung kommen – Kurzschlussgefahr!
- Die Verschlussschrauben der Batteriezellen dürfen nicht geöffnet werden.
- Halten Sie Zündquellen (offenes Licht, brennende Zigaretten usw.) von den Fahrzeugbatterien fern – Explosionsgefahr!
- Verlegen Sie die Starthilfekabel so, dass sie nicht von sich drehenden Teilen im Motorraum des anderen Fahrzeugs erfasst werden können.
VORSICHT
Beachten Sie, dass das zuvor beschriebene Anschlussverfahren der Starthilfekabel darauf abgestimmt ist, dass Ihr Fahrzeug Starthilfe erhält. Falls Sie einem anderen Fahrzeug Starthilfe gewähren, sollten Sie das Minuskabel (–) an ein massives, fest mit dem Motorblock verschraubtes Metallteil oder an den Motorblock selbst anklemmen. Bei nicht nach außen entlüfteter Fahrzeugbatterie des Strom empfangenden Fahrzeugs besteht Explosionsgefahr durch Knallgas!
Hinweis
Achten Sie darauf, dass die angeschlossenen Starthilfekabel ausreichend metallischen Kontakt haben.
