Gilt für: Fahrzeuge mit Umgebungskameras
-

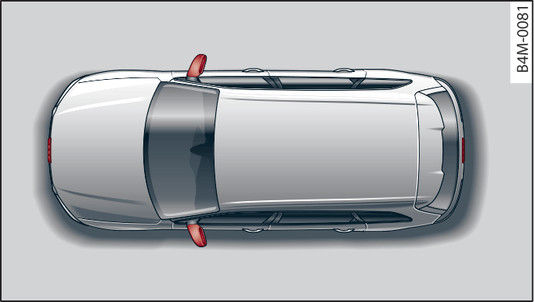

- Abb. 148 Einbauorte der Umgebungskameras
Die vier Umgebungskameras befinden sich im Kühlergrill, in der Gepäckraumklappe und an den beiden Außenspiegeln
Abb. 148►.
Achten Sie darauf, dass die Linsen nicht durch Ablagerungen oder Ähnliches verdeckt werden, da diese das System beeinträchtigen können. Hinweise zur Reinigung Link►.
Im Modus Umgebung werden an der Fahrzeugsilhouette schwarze Ecken angezeigt. Objekte in diesen Bereichen sind außerhalb des Kamerasichtfelds und werden nicht erfasst.
- Beachten Sie die Warnhinweise ►.
- Benutzen Sie das System aus Sicherheitsgründen nicht mehr, wenn die Position oder der Einbauwinkel einer Kamera z. B. nach einem Unfall verändert wurde. Lassen Sie es von einem Fachbetrieb überprüfen.
- Beachten Sie, dass die Darstellung im Display verfälscht ist, wenn die Außenspiegelgehäuse durch manuelle Krafteinwirkung verstellt wurden.
- Nutzen Sie Ansichten, welche die Kamera am Fahrzeugheck verwenden, nur bei vollständig geschlossener Gepäckraumklappe. Achten Sie darauf, dass am Heck montierte Gegenstände nicht die Sicht der Rückfahrkamera einschränken.
- Die Fahrzeugumgebung wird aus den Kamerabildern erzeugt. Das Abbild des Fahrzeugs wird vom System eingeblendet. Gegenstände und Hindernisse oberhalb der Kameras werden nicht angezeigt.
- Kameralinsen vergrößern und verzerren das Blickfeld. Sie lassen Objekte auf dem Bildschirm verändert und ungenau erscheinen.
- (Gilt für: Fahrzeuge mit Luftfederung: ) Die Genauigkeit der Orientierungslinien und blauen Flächen nimmt ab, wenn das Fahrzeug angehoben/abgesenkt istLink►.
- Beachten Sie die Warnhinweise ►.
- Im Display des Infotainments wird der Fahrweg des Fahrzeughecks in Abhängigkeit zum Lenkradeinschlag dargestellt. Die Fahrzeugfront schwenkt gegenüber dem Heck stärker aus. Halten Sie genügend Abstand zu einem Hindernis, um nicht mit dem Außenspiegel oder einer Fahrzeugecke mit dem Hindernis zu kollidieren.
Hinweis
- Wenn im Display das Symbol
/
/
erscheint und der entsprechende Anzeigebereich ausgegraut ist, wurden die Außenspiegel elektrisch angeklappt bzw. wurde die Fahrertür/Beifahrertür/Gepäckraumklappe geöffnet.
- Bei erkanntem Anhängerbetrieb erfolgt hinten und seitlich* keine Abstandswarnung. Die Überwachung des vorderen Umfelds bleibt aktiv. Die optische Anzeige schaltet auf Anhängerbetrieb um. Das Bild der Rückfahrkamera wird ohne Orientierungslinien und ohne blaue Flächen angezeigt. Bei nachgerüsteter Anhängevorrichtung kann nicht sichergestellt werden, dass die Funktionen ausgeschaltet werden.
