Gilt für: Fahrzeuge mit Einparkhilfe plus/Parkassistent
-

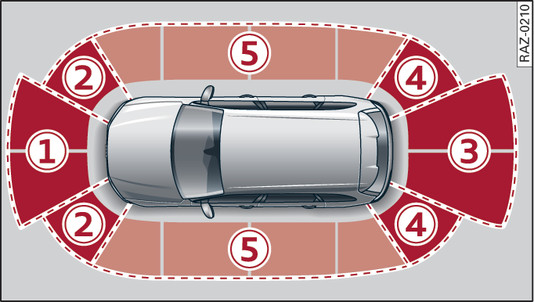

- Abb. 139 Prinzipdarstellung: Erfassungsbereiche der Ultraschallsensoren
-

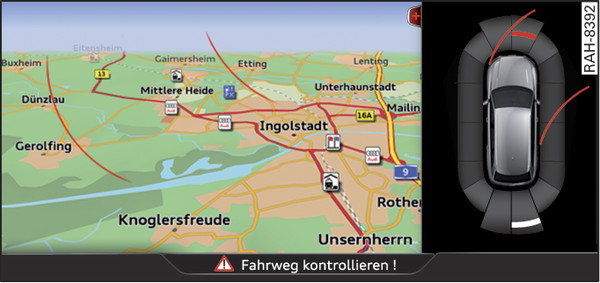

- Abb. 140 Infotainment: Optische Abstandsanzeige
Die Einparkhilfe plus unterstützt Sie beim Einparken durch akustische und optische Warnungen vor Hindernissen.
Im vorderen und hinteren Stoßfänger befinden sich Sensoren. Wenn diese ein Hindernis erkennen, werden Sie durch akustische und optische Signale darauf hingewiesen.
Achten Sie darauf, dass die Sensoren nicht durch Aufkleber, Ablagerungen oder Ähnliches verdeckt werden, da diese die Funktion des Systems beeinträchtigen können. Hinweise zur Reinigung Link►.
Der Darstellungsbereich beginnt etwa bei:
-1-
|
1,20 m |
-2-
|
0,90 m
|
|
-3-
|
1,60 m |
-4-
|
0,90 m
|
|
-5-*
|
0,90 m1) |
Akustische Warnungen
Je näher Sie sich an ein erkanntes Hindernis in Ihrem Fahrtweg annähern, desto kürzer wird der zeitliche Abstand zwischen den akustischen Signalen. Ein Dauerton ertönt bei einem Abstand unter ca. 0,30 m im vorderen und hinteren Bereich. Im seitlichen Bereich* neben dem Fahrzeug ertönt ein Dauerton unter ca. 0,20 m. Fahren Sie nicht weiter vor bzw. zurück ►, ►.
Optische Warnungen
Die optischen Warnungen im Display des Infotainments sollen helfen, den kritischen Fahrzeugbereich zu erkennen und Entfernung zu einem Hindernis abzuschätzen
Abb. 140►.
Rote Segmente stellen erkannte Hindernisse in Ihrem Fahrweg dar. Die roten Linien markieren je nach Lenkeinschlag den zu erwartenden Fahrweg. Ein weißes Segment zeigt ein erkanntes Hindernis an, das sich außerhalb des Fahrwegs befindet. Je näher Ihr Fahrzeug einem Hindernis kommt, um so näher rücken die Segmente an das Fahrzeug. Spätestens, wenn das vorletzte Segment angezeigt wird, ist der Kollisionsbereich erreicht. Im Kollisionsbereich werden Hindernisse - auch außerhalb des Fahrwegs - rot dargestellt. Fahren Sie nicht weiter vor bzw. zurück ►, ►!
Hinweis
- Die Segmente im seitlichen Bereich* werden beim Vorbeifahren erfasst und ausgewertet. Wenn Sie die Zündung aus- und wieder einschalten oder die Tür öffnen oder wenn das Fahrzeug eine bestimmte Zeit steht, könnte sich die Umgebung verändert haben. In diesem Fall wird der seitliche Bereich* solange schwarz dargestellt, bis der Bereich erfasst und ausgewertet wurde.
- Bleibt der Abstand zu einem Hindernis konstant, wird die Lautstärke der Abstandswarnung nach ein paar Sekunden abgesenkt bis hin zur Stummschaltung (betrifft nicht den Dauertonbereich). Wenn ein Hindernis näher kommt als vor der Stummschaltung, ertönt der Ton wieder. Wenn das Hindernis weiter entfernt ist als vor der Stummschaltung ertönt kein Ton. Achten Sie auf das Fahrzeugumfeld, wenn Sie anfahren.
- Bei erkanntem Anhängerbetrieb erfolgt hinten und seitlich* keine Abstandswarnung. Die Überwachung des vorderen Umfelds bleibt aktiv. Die optische Anzeige schaltet auf Anhängerbetrieb um. Bei nachgerüsteter Anhängevorrichtung kann nicht sichergestellt werden, dass die Funktionen ausgeschaltet werden.
