Spálenou pojistku poznáte podle roztaveného kovového pásku.
-
- Obr. 303 Prostor nohou řidiče (řízení vlevo): opěrka nohou -A-, prostor nohou spolujezdce (řízení vpravo): kryt -2-
-

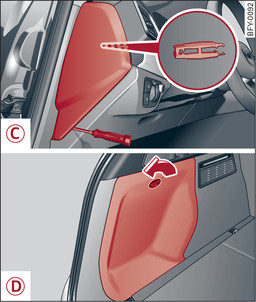

- Obr. 304 Kabina na straně řidiče (řízení vlevo/řízení vpravo): kryt -C-, zavazadlový prostor vlevo: kryt -D-
Pojistky jsou v prostoru nohou pod opěrkou nohou (vozidlo s řízením vlevo) -A-, resp. za krytem (vozidlo s řízením vpravo) -B-. Další pojistky jsou na čelní straně kabiny (strana řidiče) -C- pod krytem vlevo v zavazadlovém prostoru -D-.
Vypněte zapalování a všechny spotřebiče.
V následující tabulce najdete, které pojistka patří ke kterému spotřebiči.
Z palubního nářadí vyjměte šroubovák a výměnný nástavec Torx Odkaz►.
Odstraňte opěrku nohou, resp. příslušný kryt.
Vytáhněte příp. barevný plastový třmen z nosníku pojistek
obr. ►.
Plastový třmen pak můžete zlikvidovat.
Ze zadní strany krytu vyjměte svorku -C-.
Pojistku vytáhněte svorkou.
Spálenou pojistku nahraďte pouze pojistkou o stejné hodnotě.
Opěrku nohou, resp. kryt nasaďte opět nasaďte.
Barevné označení pojistek
Barva
|
Proud v ampérech |
černá
|
1 |
fialová
|
3
|
|
světle hnědá
|
5 |
hnědá
|
7,5
|
|
červená
|
10 |
modrá
|
15
|
|
žlutá
|
20 |
bílá nebo průsvitná
|
25
|
|
zelená
|
30 |
oranžová
|
40 |
POZOR
Pojistky neopravujte a nikdy nenahRAZujte přepálenou pojistku pojistkou s vyšším ampérovým číslem. Mohly by vzniknout škody na elektrickém zařízení - nebezpečí požáru!
UPOZORNĚNÍ
Pokud se nová pojistka po krátké době opět spálí, nechte elektrické zařízení co nejdříve zkontrolovat v některém z odborných servisů.
Poznámka
- Neobsazená místa pro pojistky nejsou v následujících tabulkách uváděna.
- Některé výbavy uvedené v následujících tabulkách patří jen k určitým modelům nebo jsou součástí rozšířené výbavy.
