Oba pomocné startovací kabely se musí připojovat ve správném pořadí.
-
- Obr. 299 Motorový prostor: vývod pro připojení startovacího kabelu nebo nabíječky
-

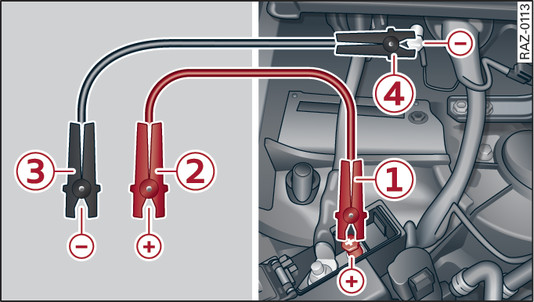

- Obr. 300 Připojení pomocných startovacích kabelů
Pro pomocné startovací kabely jsou v motorovém prostoru vývody.
Respektujte pokyny k akumulátoru vozidla Odkaz►.
Spojení kladných pólů kladným (červeným) kabelem
Odklopte červený kryt kladného pólu
obr. 299►.
Připojte konec kladného startovacího kabelu (červený) k bodu pro startování z externího zdroje -1-
obr. 300► svého vozidla.
Opačný konec kladného kabelu (červený) připojte ke kladnému pólu -2- zdroje proudu.
Spojení záporných pólů záporným (černým) kabelem
Připojte konec záporného kabelu (černý) k zápornému pólu -3- zdroje proudu.
Připojte opačný konec záporného kabelu (černý) k čepu pro startování z externího zdroje -4- svého vozidla.
Spouštění motoru
Nastartujte motor pomocného vozidla a nechte jej běžet na volnoběh.
Nyní spouštějte motor Vašeho vozidla s vybitým akumulátorem vozidla.
Když motor nestartuje, přerušte po 10 sekundách spouštění a opakujte ho asi až po 30 sekundách.
U svého vozidla zapněte vyhřívání zadního skla, abyste odstranili napěťové špičky, které se vyskytnou při odpojování pomocného startovacího kabelu. Tlumená světla musí být vypnutá.
Když motor běží, odpojujte kabely v opačném pořadí.
Přiklopte červený kryt kladného pólu.
POZOR
- Pomocné startovací kabely nikdy nesmíte připojit k akumulátoru svého vozidla. Používejte výhradně vývody v motorovém prostoru.
- Neizolované části pólových kleští se nesmějí dotýkat. Kromě toho se kabel napojený na kladný pól akumulátoru nesmí dotknout vodivých částí vozidla – nebezpečí zkratu!
- Uzavírací šrouby článků akumulátoru nesmíte otevírat.
- V blízkosti akumulátoru nemanipulujte s otevřeným ohněm (hořící svíčka, zapálená cigareta apod.) – nebezpečí exploze!
- Veďte pomocné startovací kabely tak, aby nemohly být v motorovém prostoru druhého vozidla zachyceny rotujícími díly.
UPOZORNĚNÍ
Uvědomte si, že výše popsaný postup zapojení pomocných startovacích kabelů je určen k tomu, abyste v nouzi mohli nastartovat své vozidlo. Pokud poskytujete pomoc při startování jinému vozidlu, připojte záporný kabel (–) na masivní kovovou část motoru pevně spojenou s blokem motoru nebo přímo na blok motoru. U vybitých akumulátorů vozidla, které nejsou zvenčí odvětrávané, hrozí nebezpečí exploze následkem vznikajících výbušných plynů!
Poznámka
Dbejte, aby připojené pomocné startovací kabely měly dostatečný kontakt s příslušným pólem.
