Platí pro: vozidla s kamerami okolí
-

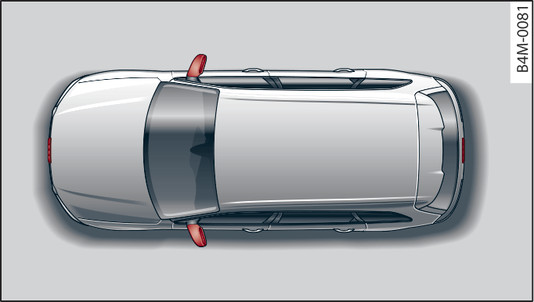

- Obr. 148 Montážní polohy kamer okolí
Čtyři kamery okolí jsou umístěné v mřížce chladiče, v zadních výklopných dveřích a v obou bočních zrcátkách
obr. 148►.
Mějte na paměti, že čočky nesmějí být zakryté usazeninami apod., protože by se mohla omezit funkce systému. Pokyny k čistění Odkaz►.
V režimu okolí se na siluetě vozidla zobRAZují černé rohy. Objekty v této oblasti leží mimo viditelné pole kamery a nejsou zachycovány.
- Respektujte varovné pokyny ►.
- Pokud se změní pozice a úhel zabudování kamery, např. po nehodě, systém z bezpečnostních důvodů dále nepoužívejte. Nechte ho zkontrolovat v některém z odborných servisů.
- Mějte na paměti, že zobRAZení na displeji může být zkreslené, pokud je kryt vnějšího zrcátka vystaven manuální síle.
- Používejte pohledy, které používají kameru na zadní části vozidla, jen při úplně zavřených zadních výklopných dveřích. Dbejte, aby předměty namontované na zádi vozidla neomezovaly výhled zpětné kamery.
- Okolí vozidla se vytváří z obRAZů jednotlivých kamer. Systém zobRAZí náčrt vozidla. Předměty a překážky nad kamerami se nezobRAZují.
- Čočky kamer zvětšují a zkreslují zorné pole. Objekty na obRAZovce jsou změněné a nepřesně zobRAZované.
- (Platí pro: vozidla se vzduchovým pružením: ) Přesnost orientačních čar a modrých ploch se snižuje, když je vozidlo zvýšeno/sníženo Odkaz►.
- Respektujte varovné pokyny ►.
- Na displeji Infotainmentu se jízdní dráha zádě vozidla zobRAZuje v závislosti na natočení volantu. Přední část vozidla silně vybočuje proti zádi. Dodržujte dostatečný odstup od překážky, aby nedošlo ke kolizi zrcátka nebo zádi vozidla s překážkou.
Poznámka
- Když se na displeji objeví symbol
/
/
a odpovídající oblast zešedne, přiklopili jste elektricky vnější zrcátka, resp. otevřeli jste dveře řidiče/spolujezdce nebo zadní výklopné dveře.
- Při zjištěném provozu s přívěsem neprobíhá varovná signalizace vzdálenosti vzadu ani po stranách*. Kontrola prostoru před vozidlem zůstává aktivní. Optické zobRAZení se přepne na provoz s přívěsem. ObRAZ zpětné kamery se zobRAZuje bez orientačních čar a bez modrých ploch. Vypnutí funkce u dodatečně namontovaného tažného zařízení nelze zaručit.
