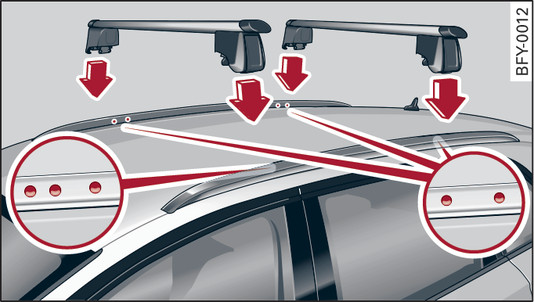

- Obr. 85 Podélný střešní nosič: připevňovací body
-

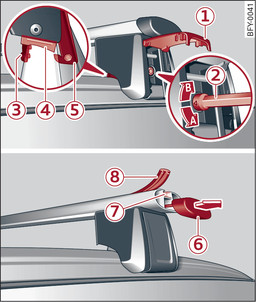

- Obr. 86 Podélný střešní nosič: montáž nosičů
Chcete-li na střeše převážet zavazadla nebo náklad, respektujte tyto pokyny:
- Mohou být použity pouze schválené střešní nosiče. Základní nosiče jsou základem kompletního systému střešních nosičů. Pro transport zavazadel a sportovní výstroje jsou potřebné nástavby/nosné systémy. Doporučujeme základní střešní nosiče a nástavby z programu příslušenství Audi.
- Při montáži střešních nosičů dbejte, abyste je namontovali na střechu přesně na označených místech obr. 85►.
- Respektujte přípustné zatížení nápravy, celkovou přípustnou hmotnost vozidla a přípustné zatížení střechy Vašeho vozidla Odkaz►. Údaj zahrnuje hmotnost nosiče, nástavby a hmotnost nákladu. Respektujte rovněž přípustnou nosnost použitého střešního nosiče.
Montáž střešního nosiče zavazadel
Platí pro: vozidla se střešním nosičem zavazadel dodaným z výroby
Souprava střešních nosičů obsahuje přední a zadní nosič, krycí profil a momentový klíč. Na vnitřní straně podélných nosičů jsou vždy dva otvory pro zadní nosič. Aby nemohlo dojít při montáži k záměně předního a zadního nosiče, jsou na vnitřní straně předního levého podélného nosiče tři a pravého nosiče dva otvory
obr. 85►.
- Než nasadíte střešní nosič zavazadel, odklopte krytku -1- nahoru.
- Momentovým klíčem -2- povolte šroub vlevo a vpravo ve směru -A- až k odporu. Dbejte, aby byla šipka na momentovém klíči vpředu a šipka na šroubu přesně proti sobě.
- Vyčistěte gumové podložky -4- a podélný střešní nosič v oblasti upevňovacích bodů.
- Opatrně usaďte nosič zavazadel nad otvory podélného nosiče. Dbejte, aby byla nálepka na levé straně vozidla a aby natištěná šipka ukazovala ve směru jízdy.
- Kolíčky -3- zasuňte do otvorů. Patice -5- musí zapadnout do hrany podélného střešního nosníku. Dbejte na to, aby gumové podložky -4- přesně doléhaly na podélný střešní nosič.
- Dotáhněte šroub momentovým klíčem ve směru -B-. Dbejte, aby byla šipka na momentovém klíči vpředu a šipka na šroubu přesně proti sobě. Potřebný dotahovací moment je 6 Nm.
- Zopakujte kroky pro ostatní upevňovací body střešního nosiče zavazadel.
Montáž doplňkových dílů
Platí pro: vozidla se střešním nosičem zavazadel dodaným z výroby
- Abyste mohli montovat doplňkové díly na střešní nosič zavazadel, stáhněte krytku -6-.
- Nasuňte doplňkové díly do drážky ve tvaru T -7-.
- Příslušné díly upevněte podle přiloženého návodu.
- Zavřete krytku -6-.
Nasazení krycího profilu
Platí pro: vozidla se střešním nosičem zavazadel dodaným z výroby
- Po namontování doplňkových dílů uzavřete otevřená místa drážky T -7- krycím profilem -8-.
- Pokud žádný doplňkový díl nechcete použít, uzavřete krycím profilem -8- celou drážku T -7-.
- Krycí profil případně zkraťte nožem na potřebnou délku.
POZOR
- Respektujte návod k montáži střešního nosiče. Pokud systém střešních nosičů a náklad na střeše nesprávně zajistíte, může se z vozidla uvolnit a způsobit nehodu.
- Použitím střešního nosiče se mění jízdní vlastnosti vozidla v důsledku změny jeho těžiště, resp. v důsledku zvětšení odporu vzduchu - nebezpečí nehody! Styl jízdy i rychlost proto přizpůsobte okolnostem. Doporučujeme nastavení maximální rychlosti jízdy na 130 km/h.
- Náklad rozdělte rovnoměrně na střešní nosič a nikdy nepřesáhněte maximální šířku střešního nosiče ani přípustnou celkovou hmotnost nákladu.
- Před každou jízdou musíte zkontrolovat zkontrolovat všechny šrouby a spojení střešního nosiče a příp. je dotáhnout a v odpovídajících intervalech znovu kontrolovat. Pokud se tak nestane, může se střešní nosič nebo doplňkové díly uvolnit, resp. úplně spadnout - nebezpečí nehody!
UPOZORNĚNÍ
- Použijete-li jiné systémy střešních nosičů nebo namontujete-li nosiče nesprávně, jsou škody na vozidle tím způsobené vyloučeny ze záruky. Postupujte proto přesně podle přiloženého návodu k montáži nosiče.
- Před vjezdem do mycí linky musíte sejmout střešní nosič a případně namontované doplňkové díly, abyste předešli poškození vozidla.
- Dbejte, aby otevřené zadní výklopné dveře a panoramatická skleněná střecha* nenaRAZily do nákladu na střeše.
Životní prostředí
Zvýšením aerodynamického odporu vzrůstá spotřeba pohonných hmot. Proto střešní nosič po použití sejměte.
Poznámka
(Platí pro: vozidla se střešními nosiči zavazadel dodanými z výroby: ) Při montáži střešního nosiče dodaného z výroby na podélný střešní nosič se ESC přizpůsobí pomocí senzorů změně těžiště způsobené případným naložením vozidla.
