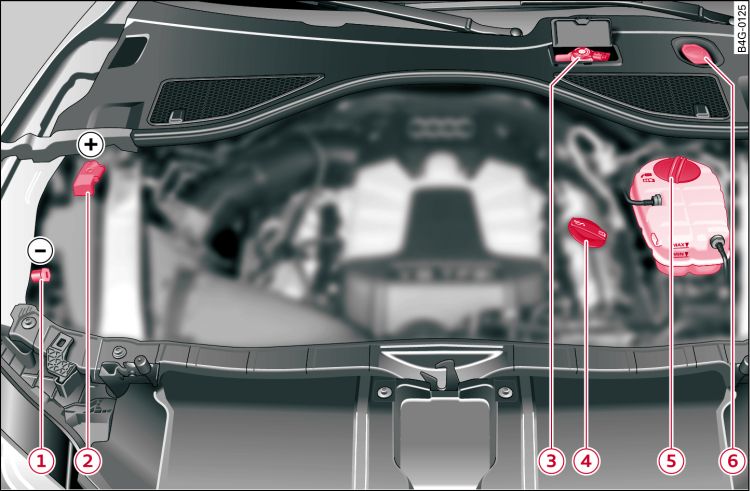

- Fig. 1 Disposizione tipica dei serbatoi e del bocchettone di rifornimento dell'olio motore
I principali punti di controllo
-1- | Punto di collegamento per l'avviamento di emergenza (-) a testa esagonale
|
-2- | Punto di collegamento per l'avviamento di emergenza (+) sotto una copertura
|
-3- | Serbatoio del liquido freni ( ) |
-4- | Bocchettone di rifornimento dell'olio motore ( ) |
-5- | Serbatoio di compensazione del liquido di raffreddamento ( ) |
-6- | Serbatoio dell'impianto lavacristalli ( ) |
Il bocchettone di rifornimento dell'olio motore (-4-) potrebbe trovarsi, a seconda del tipo di motore, in posizione diversa rispetto a quanto indicato nella figura.
