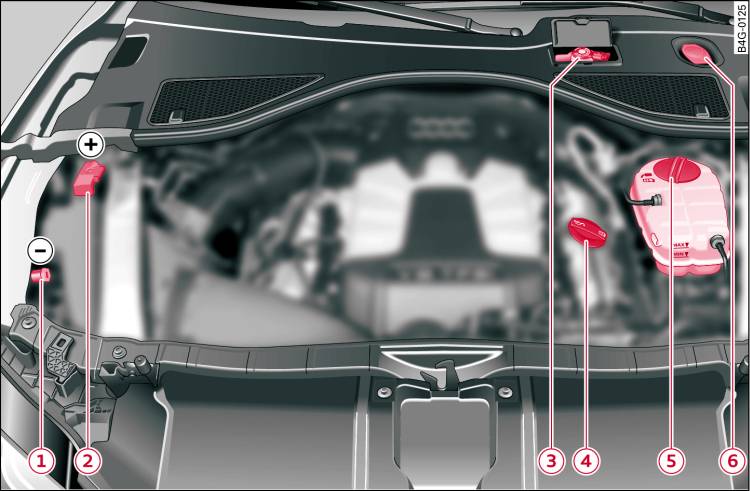

- Fig. 1 Disposição típica dos reservatórios e do bocal de abastecimento do óleo do motor
Os principais pontos de controlo.
| -1- | Ponto para ajuda no arranque (-) com cabeça sextavada
|
| -2- | Pontos para ajuda no arranque (+) por baixo de uma cobertura
|
| -3- | Reservatório do líquido dos travões ( )
|
| -4- | Bocal de enchimento do óleo do motor ( )
|
| -5- | Reservatório de expansão do líquido de refrigeração ( )
|
| -6- | Reservatório do lava-vidros ( )
|
A abertura de abastecimento (item -4-) pode estar localizada em pontos diferentes, consoante a motorização.
