Xenon farlı araçlar için geçerlidir
Sağ fara erişebilmek için hava filtresi muhafazasının sökülmesi gerekmektedir.

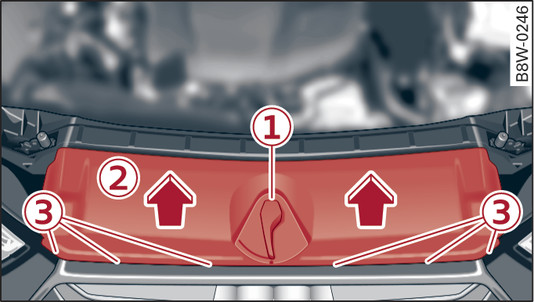

- Şek. 364Motor bölmesi: Radyatör ızgarası üzerindeki blendajı sökün

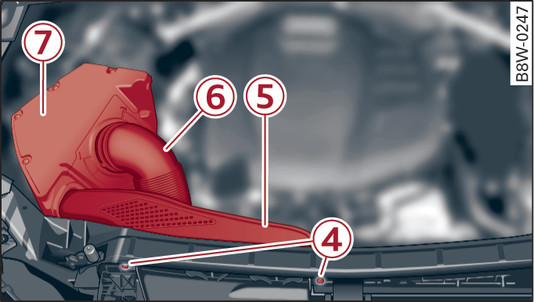

- Şek. 365Motor bölmesi: Hava filtresi muhafazasını sökün
Sökülmesi
Kontağı ve farları kapatın.
Motor kaputunu açın.
Alet takımından tornavidayı ve değiştirilebilir tork takımını çıkarın Link►.
Kolun üst tarafındaki tuşa basarak ve aynı anda kilit açma kolunu aşağıya doğru çekerek, motor kaputu -1- kilit açma kolunu çıkartın Şek.364►.
Radyatör ızgarası üst tarafındaki blendajı -2- yukarıya doğru dikkatlice askısından çıkarın -3- ve yerinden alın.
Sabitleme cıvatalarını gevşetin -4- Şek.365►.
Hava kanalını -5- hava filtresi muhafazasından -7- çekip çıkartın.
Hortum kelepçesini gevşetin ve hava kılavuz hortumunu -6- hava filtresi muhafazasından -7- çekin.
Motora bağlı olarak: Yakıt hattını hava filtresi muhafazasının tutucusundan çıkartın.
Hava filtresi muhafazasını -7- dikkatlice yukarıya doğru dışarı çekin.
Takılması
Tüm işlemler ters sırada gerçekleşir.
ÖNEMLİ
Parçaların zarar görmemesi için sökme ve takma sırasında dikkatli davranın.
Not
Motor sürümüne göre kapsam ve uygulama adımları küçük farklar gösterebilir. Sökme ve takma işlemi aynı şekilde uygulanmalıdır.
