Çevre kameralarına sahip araçlar için geçerli

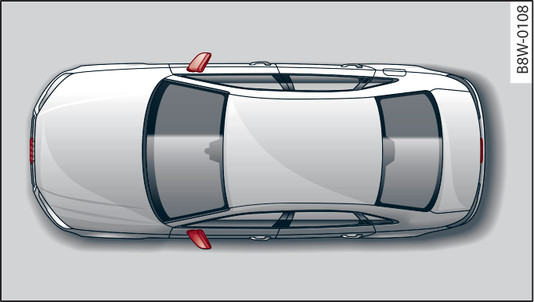

- Şek. 171Çevre kamerasının montaj yerleri
Dört çevre kamerası radyatör ızgarasında, bagaj kapağında ve her iki yan aynada bulunur Şek.171►. Mercekler, yükleme vb. ile kapatılmamalıdır, aksi takdirde bundan dolayı sistemin fonksiyonu kısıtlanır. Temizlik notları Link►.
Çevre modunda araç siluetinde siyah kenarlar gösterilir. Bu alandaki nesneler kamera görüş alanı dışındadır ve algılanmaz.
- Uyarı notlarını dikkate alın ►.
- Kamera konumu ve montaj açısı, örneğin bir kaza sonrası değişirse güvenlik nedeniyle sistem tekrar kullanılamaz. Sistemi bir Yetkili Serviste kontrol ettirin.
- Yan ayna muhafazası manüel kuvvet uygulaması ile kaydırıldığında ekrandaki göstergenin hatalı olacağını dikkate alın.
- Arka ve Arka çapraz modunu sadece bagaj kapağı tamamen kapalıyken kullanın, aksi takdirde ekrandaki gösterim yanlış olur.
- Araç çevresi kamera görüntülerinden oluşur. Araç ekranı sistem tarafından açılır. Kameranın üstünde kalan cisim ve engeller gösterilmez.
- Kamera merceği görünümü büyütür ve bozar. Ekrandaki nesneler değişir ve tam olarak doğru gösterilmez.
- Uyarı notlarını dikkate alın ►.
- Bilgilendirici sistem ekranında araç arkasının gidiş yolu direksiyon hareketine bağlı olarak gösterilir. Aracın ön tarafı, arka tarafına göre daha fazla hareket eder. Yan aynaların veya aracın arkasının bir engele çarpmaması için, engele olan yeterli mesafe korunmalıdır.
Not
Ekranda
/
/
sembolü gösterildiğinde ve ilgili gösterge alanı gri olduğunda yan ayna elektrikli kumanda ile katlanmış veya sürücü kapısı/ön yolcu kapısı/bagaj kapısı açılmıştır.
// sembolü gösterildiğinde ve ilgili gösterge alanı gri olduğunda yan ayna elektrikli kumanda ile katlanmış veya sürücü kapısı/ön yolcu kapısı/bagaj kapısı açılmıştır.
