Для автомобилей с фаркопом
Выдвижение и складывание тягово-сцепного устройства требует точности.

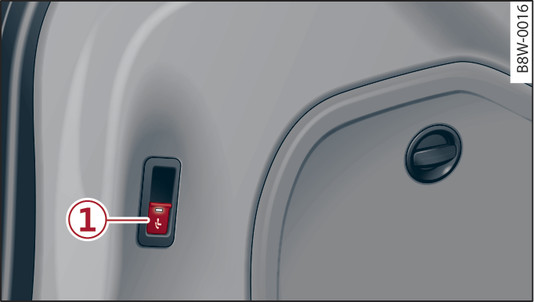

- Илл. 122 Фрагмент багажника: выключатель

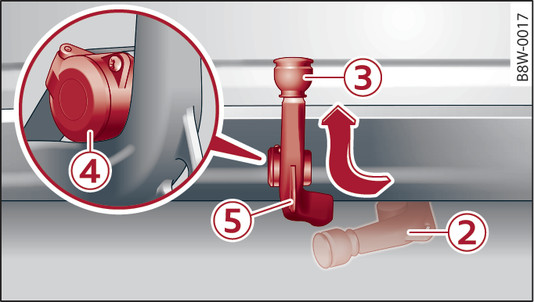

- Илл. 123 Задний бампер: фиксация фаркопа и открывание розетки
Выдвижение тягово-сцепного устройства
Включить стояночный тормоз.
Открыть крышку багажника.
Потянуть выключатель -1-илл. 122►►. Тягово-сцепное устройство деблокируется и выдвигается по направлению вниз. Мигает светодиод.
Вручную отклонить фаркоп -2- дальше в направлении стрелки до его слышимой и ощутимой фиксации илл. 123►. Светодиод горит, не мигая.
Перед присоединением прицепа снять пылезащитный колпак -3- и уложить его в автомобиль.
Подключить кабель прицепа к разъему -4-.
При сцепке прицепа с Вашим автомобилем зацепите страховочный трос прицепа за проушину -5-.
При включении зажигания на дисплее приборной панели не должна загораться контрольная лампа
или отображаться надпись Проверьте тягово-сцепное устройство прицепа.
или отображаться надпись Проверьте тягово-сцепное устройство прицепа.Складывание тягово-сцепного устройства
Отсоединить прицеп и разъединить электрическое соединение между автомобилем и прицепом ►.
Установить пылезащитный колпак -3-.
Потянуть выключатель -1-. Тягово-сцепное устройство деблокируется и выдвигается по направлению вниз. Мигает светодиод.
Вручную сложить тягово-сцепное устройство до упора под бампер до его слышимой и ощутимой фиксации ►. Светодиод горит, не мигая.
При включении зажигания на дисплее приборной панели не должна загораться контрольная лампа или отображаться надпись Проверьте тягово-сцепное устройство прицепа.
или отображаться надпись Проверьте тягово-сцепное устройство прицепа.Во время движения автомобиля или при закрытой крышке багажника выключатель не действует.
Значение светодиода в кнопке
- Если светодиод мигает, значит фаркоп еще не достиг рабочего или исходного положения.
- Если светодиод горит, значит фаркоп находится в рабочем или исходном положении.
- Убедиться, что в зоне раскладывания тягово-сцепного устройства не находятся люди, животные или посторонние предметы.
- Если светодиод мигает или на дисплее комбинации приборов светится контрольная лампа и появилось сообщение Проверьте тягово-сцепное устройство прицепа, то использовать фаркоп нельзя – опасность аварии! Повторить процесс выдвижения фаркопа. Если имеются технические неполадки, обращайтесь в специализированное предприятие. Никогда не нажимать кнопку при присоединенном прицепе или если на фаркопе находится багажник или другие навесные компоненты – опасность аварии!
- Никогда не использовать вспомогательные средства или инструменты для раскладывания и складывания тягово-сцепного устройства. Тягово-сцепное устройство может быть повреждено, и в этом случае больше не обеспечивается безопасность его эксплуатации.
- Запрещается активировать выключатель, если на тягово-сцепное устройство действует нагрузка.
ОСТОРОЖНО
Не направлять очистительное устройство высокого давления непосредственно на уплотнение фаркопа или на розетку. Уплотнение может быть повреждено, вследствие этого в тягово-сцепное устройство может проникнуть влага, которая вызовет коррозию и повреждение системы.
Примечание
- Проушина -5- в фаркопе предусмотрена исключительно для крепления тормозного тросика прицепа.
- Поворотный механизм тягово-сцепного устройства заполнен смазкой. При длительном неиспользовании тягово-сцепного устройства или использовании без выдвижения вследствие различного распределения смазки тягово-сцепное устройство может выдвигаться туго или не выдвигаться вниз самостоятельно при активации. Чтобы устранить проблему, рекомендуется многократно выдвинуть и сложить тягово-сцепное устройство или освободить его, подвигав рукой.
- Если автомобиль движется без прицепа, необходимо сложить тягово-сцепное устройство.
