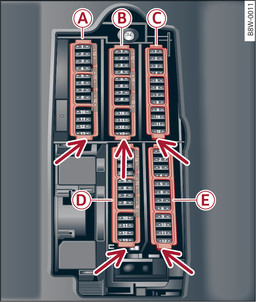

- Fig. 359Zona dos pés do condutor (veículos com volante à esquerda): porta-fusíveis com patilha de plástico

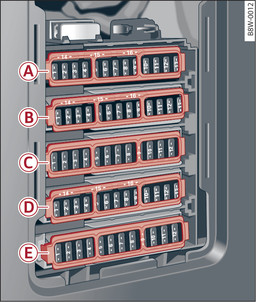

- Fig. 360Zona dos pés do passageiro (veículos com volante à direita): porta-fusíveis com patilha de plástico
Porta-fusíveis -A- (castanho) | |
N.º | Consumidor |
2 | Medidor de débito de ar, regulação do veio de excêntricos, bomba do radiador do ar de sobrealimentação |
3 | Borboletas dos gases de escape, válvulas de injeção, entrada do radiador |
4 | Bomba do vácuo, bomba da água de aquecimento, sensor de partículas, sensor de biodiesel |
5 | Sensor da luz do travão |
6 | Válvulas do motor, regulação do veio de excêntricos |
7 | Sondas Lambda; medidor da massa de ar |
8 | Bomba de água, bomba de alta pressão, válvula de regulação da alta pressão, medidor da massa de ar |
9 | Bomba da água de aquecimento |
10 | Sensor da pressão do óleo, sensor da temperatura do óleo |
11 | Sensor do curso da embraiagem |
12 | Válvulas do motor |
13 | Ventilador do radiador |
14 | Injetores |
15 | Bobinas de ignição |
16 | Bomba do combustível |
Porta-fusíveis -B- (vermelho) | |
N.º | Consumidor |
1 | Sistema de alarme antirroubo |
2 | Aparelho de comando do motor |
3 | Apoio lombar |
4 | Comando das mudanças - caixa de velocidades automática |
5 | Buzina |
6 | Travão de estacionamento eletromecânico |
7 | Unidade de comando Gateway |
8 | Luz do habitáculo - forro do tejadilho |
10 | Unidade de comando do airbag |
11 | Programa Eletrónico de Estabilidade (ESC) |
12 | Tomada do diagnóstico, fotossensor e sensor de chuva |
13 | Ar condicionado |
14 | Aparelho de comando da porta dianteira, direita |
15 | Compressor do ar condicionado |
Porta-fusíveis -C- (preto) | |
N.º | Consumidor |
1 | Aquecimento dos bancos dianteiros |
2 | Limpa-vidros |
3 | Sistema eletrónico dos faróis, lado esquerdo |
4 | Teto panorâmico de vidro |
5 | Aparelho de comando porta dianteira esquerda |
6 | Tomada |
7 | Aparelho de comando da porta traseira, direita |
8 | Tração integral |
9 | Sist. eletrónico do farol, direita |
10 | Dispositivo lava-vidros/ dispositivo lava-faróis |
11 | Aparelho de comando porta traseira esquerda |
12 | Aquecimento estacionário |
Porta-fusíveis -D- (preto) | |
N.º | Consumidor |
1 | Ventilação dos bancos, espelho retrovisor interior, ar condicionado, elemento de comando do ar condicionado atrás, desembaciador do para-brisas, aquecimento da zona da cabeça, luz avisadora do airbag frontal do passageiro |
2 | Gateway, ar condicionado |
3 | Atuador de som/sistema de exaustão de som |
4 | Sensor do curso da embraiagem |
5 | Arranque do motor |
7 | Tomada de carga USB atrás |
8 | HomeLink |
9 | Adaptive cruise control |
11 | Câmara de vídeo |
12 | Faróis Matrix LED / Faróis LED no lado direito |
13 | Faróis Matrix LED / Faróis LED no lado esquerdo |
16 | Rear Seat Entertainment |
Porta-fusíveis -E- (vermelho) | |
N.º | Consumidor |
1 | Bobinas de ignição |
2 | Válvulas do depósito de gás natural |
4 | Rear Seat Entertainment |
5 | Suporte do motor |
6 | Caixa de velocidades automática |
7 | Tablier |
8 | Ar condicionado (ventilador) |
10 | Direção dinâmica |
11 | Arranque do motor |
