Válido para: Veículos com câmaras periféricas

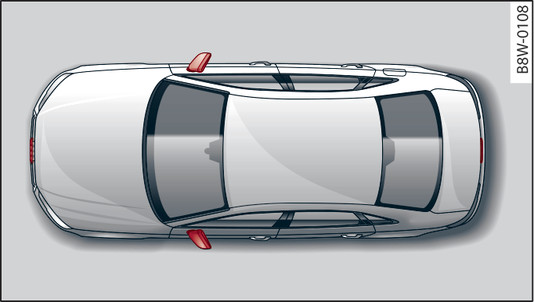

- Fig. 171Locais de montagem das câmaras periféricas
As câmaras de zona adjacente encontram-se na grelha do radiador, na tampa da bagageira e nos dois espelhos retrovisores exteriores Fig. 171►. Assegure-se de que as lentes não estão tapada por incrustações ou algo semelhante, dado que prejudicam o sistema. Instruções sobre a limpeza ligação►.
No modo Periferia são indicados cantos pretos na silhueta do veículo. Os objetos situados nestas zonas, estão fora do campo visual da câmara, não sendo detetados.
- Ver também as recomendações ►.
- Deixe de utilizar o sistema por razões de segurança, se a posição e o ângulo de montagem de uma câmara foram alterados, p. ex. após um acidente. Mande inspecionar o sistema num serviço de assistência técnica.
- Tenha em conta que a ilustração no visor é errada, se a caixa do espelho retrovisor exterior tiver sido deslocada com a mão.
- Utilize o modo atrás e o modo atrás perpendicular, só com a tampa da bagageira completamente fechada, dado que de contrário a apresentação no visor será distorcida.
- A Periferia do veículo é criada pelas imagens da câmara. A figura do veículo é incluída pelo sistema. Os objetos e os obstáculos situados acima da câmara não são indicados.
- As lentes da câmara ampliam e distorcem o campo visual. Os objetos surgem imprecisos e alterados no ecrã.
- Ver também as recomendações ►.
- No ecrã do sistema de Infotainment é apresentado o trajeto da traseira do veículo de acordo com a viragem do volante. A dianteira do veículo descreve um desvio mais acentuado em relação à traseira. Manter uma distância suficiente em relação a um obstáculo, a fim de não colidir com o espelho exterior ou um dos cantos do veículo contra o obstáculo.
Aviso
Se surgir no visor o símbolo
/
/
e o respetivo campo de indicação ficar cinzento, os espelhos retrovisores exteriores foram rebatidos eletricamente ou a porta do condutor/porta do passageiro/porta da bagageira foi aberta.
