Instrukcja obsługi Wersja Audi A5 roku 2016
Audi A5 Samodzielne napr... Bezpieczniki i... Wymiana żarówek...
Dotyczy: samochód z reflektorami ksenonowymi
Dla ułatwienia dostępu do prawego reflektora należy wymontować obudowę filtra powietrza.

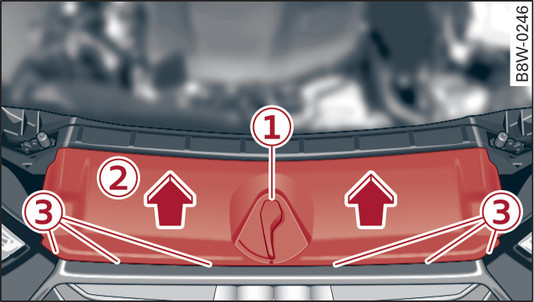

Rys. 364Przedział silnikowy: zdejmowanie osłony nad wlotem chłodnicy
Rys. 364Przedział silnikowy: zdejmowanie osłony nad wlotem chłodnicy

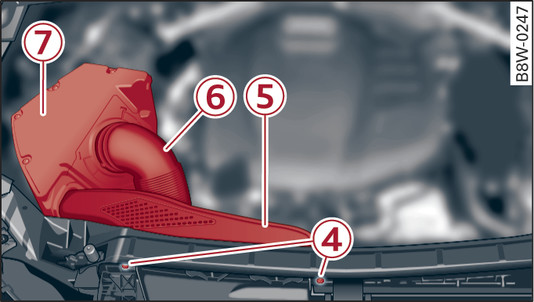

Rys. 365Przedział silnikowy: wymontowanie obudowy filtra powietrza
Rys. 365Przedział silnikowy: wymontowanie obudowy filtra powietrza
Wymontowanie
Wyłączyć zapłon i światła.
Otworzyć pokrywę przedziału silnikowego.
Z kompletu narzędzi wyjąć wkrętak i przekładaną końcówkę torx link.
Wyjąć dźwignię odblokowania pokrywy przedziału silnikowego -1-, naciskając przycisk w górnej części dźwigni, jednocześnie wysunąć dźwignię odblokowania w górę rys. 364.
Osłonę -2- nad wlotem chłodnicy odczepić ostrożnie w górę -3- i wyjąć ją.
Poluzować śruby mocujące -4- rys. 365.
Zdjąć prowadnicę powietrza -5- z obudowy filtra powietrza -7-.
Poluzować opaskę zaciskową węża i zdjąć wąż doprowadzający powietrze -6- z obudowy filtra -7-.
Zależnie od wersji silnika: zdjąć przewód paliwowy z uchwytu obudowy filtra powietrza.
Obudowę filtra powietrza -7- wyjąć ostrożnie w górę.
Zakładanie
Wszystkie czynności wykonać w kolejności odwrotnej.
OSTROŻNIE
Podczas wymontowania/zamontowania należy postępować szczególnie ostrożnie, aby nie uszkodzić żadnych elementów.
Informacja
W zależności od wersji silnika, otoczenie i wykonywane czynności mogą się nieznacznie różnić. Wymontowanie/zamontowanie należy wykonywać z wyczuciem.
