Vale per: vetture con fari allo xeno
Per poter accedere al faro destro si deve smontare la scatola del filtro dell aria.

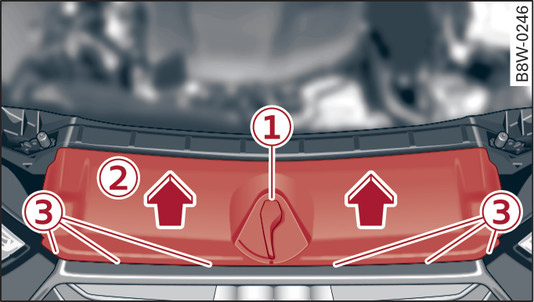

- Fig. 364Vano motore: smontaggio della copertura sopra la griglia del radiatore

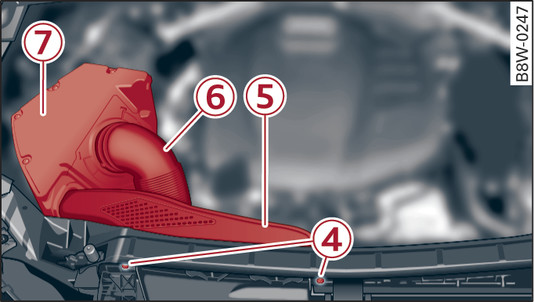

- Fig. 365Vano motore: smontaggio della scatola del filtro dell aria
Smontaggio
Spegnere il quadro strumenti e le luci.
Aprire il cofano del vano motore.
Prendere il cacciavite e la chiave innestabile Torx dal vano degli attrezzi di bordo link►.
Rimuovere la leva di sbloccaggio del cofano del vano motore -1-: allo scopo, premere il tasto sull estremità superiore della leva e contemporaneamente tirarla verso l alto fig. 364►.
Sganciare con cautela la copertura -2- dalla griglia del radiatore, verso l alto -3-, e rimuoverla.
Allentare le viti di fissaggio -4- fig. 365►.
Staccare il convogliatore dell aria -5- dalla scatola del filtro dell aria -7-.
Allentare la fascetta stringitubo e staccare il flessibile di convogliamento dell aria -6- dalla scatola del filtro dell aria -7-.
A seconda della motorizzazione: staccare la tubazione del carburante dal supporto della scatola del filtro dell aria.
Estrarre la scatola del filtro dell aria -7- tirandola con cautela verso l alto.
Montaggio
Eseguire tutte le operazioni procedendo nell ordine inverso.
ATTENZIONE
Usare la massima cautela durante lo smontaggio e il montaggio per non danneggiare i componenti.
Avvertenza
A seconda del motore, è possibile che la zona circostante e le operazioni da effettuare si differenzino leggermente. Per lo smontaggio e il montaggio, procedere di conseguenza.
