A következőkre vonatkozik: xenon fényszórókkal szerelt járművek
Ahhoz, hogy a jobb oldali fényszóróhoz hozzáférjen, a levegőszűrő házát ki kell szerelni.

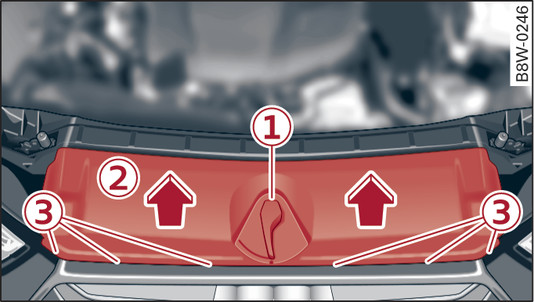

- 364. ábraMotortér: a hűtőrács fölötti fedél kiszerelése

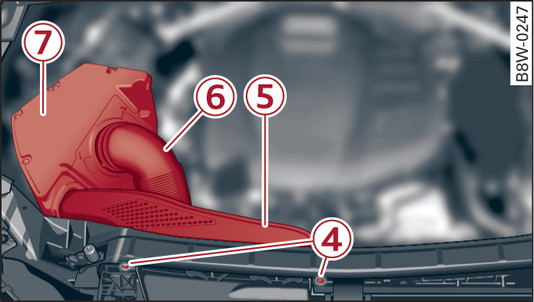

- 365. ábraMotortér: a levegőszűrő ház kiszerelése
Kiszerelés
Kapcsolja ki a gyújtást és a világítást.
Nyissa fel a motorháztetőt.
Vegye ki a csavarhúzót a szerszámkészletből és a cserélhető Torx-betétet Link►.
Távolítsa el a motorháztető kireteszelő karját -1- azáltal, hogy megnyomja a gombot a kar felső végén és egyidejűleg felfelé lehúzza a kireteszelő kart . ábra364►.
Akassza ki a hűtőrács feletti blendét -2- óvatosan felfelé -3- és vegye le azt.
Oldja a rögzítőcsavarokat -4- . ábra365►.
Húzza le a légterelőt -5- a levegőszűrő házáról -7-.
Oldja a csőbilincset és húzza el a levegővezető tömlőt -6- a levegőszűrő házától -7-.
A motorizáltságtól függően: húzza ki az üzemanyagvezetéket a levegszűrő ház tartójából.
Húzza ki a levegőszűrő házat -7- óvatosan felfelé.
Beszerelés
Az összes műveletet fordított sorrendben végezze el.
VIGYÁZAT
A ki-/beszerelésnél különösen óvatosan járjon el, hogy az alkatrészek ne sérüljenek meg.
Megjegyzés
A motorkiviteltől függően a környezet és a műveleti lépések kismértékben eltérhetnek. A ki-/beszerelést értelemszerűen kell elvégezni.
