A következőkre vonatkozik: környezetfigyelő kamerákkal szerelt járművek

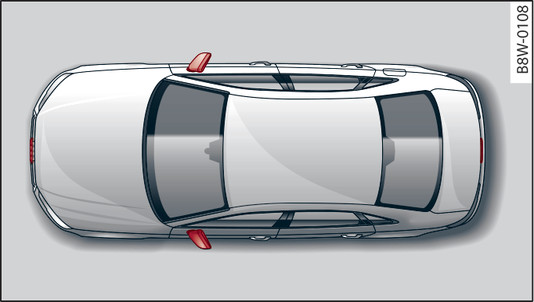

- 171. ábraA környezetfigyelő kamera beépítési helye
A négy környezetfigyelő kamera a hűtőrácsban, a csomagtérfedélben és a két külső tükrön található . ábra171►. Ügyeljen arra, hogy a lencséket nem szabad, hogy letakarják lerakódások vagy hasonlók, mivel ezek korlátozhatják a rendszert. Megjegyzések a tisztításhoz Link►.
A Környezet üzemmódban a jármű árnyékképén feketével jelöli a sarkokat. Az objektumok ezekben a tartományokban a kamera látóterületén kívül vannak és nem érzékeli azokat.
- Ügyeljen a figyelmeztetésekre ►.
- A rendszert biztonsági okokból ne használja tovább, ha egy kamera helyzete vagy beépítési szöge megváltozik, pl. egy hátulról bekövetkező ütközés miatt. Ellenőriztesse azt egy szakszervizzel.
- Vegye figyelembe, hogy a kijelzőben az ábrázolás hamissá válik, ha a külső tükör háza manuális erőbehatás miatt elállítódott.
- A Hátul és a hátul keresztirányban üzemmódot csak teljesen lecsukott csomagtérfedélnél használja, mert máskülönben az ábrázolás a kijelzőben hibás lesz.
- A jármű környezetét a kameraképekből hozza létre. A jármű ábráját a rendszer megjeleníti. A kamera fölötti tárgyakat és akadályokat nem jelzi ki.
- A kameralencsék megnagyítják és eltorzítják a látómezőt. Az objektumok a képernyőn megváltozhatnak és pontatlanul jelenhetnek meg.
- Ügyeljen a figyelmeztetésekre ►.
- Az információs rendszer kijelzőjében a jármű hátsó részének az útja látható a kormánykerék bekormányzási helyzetétől függően. A jármű első része jobban kinyúlik a hátsó résszel ellentétben. Tartson elegendő távolságot az akadályhoz, hogy a külső tükörrel vagy a jármű hátuljával ne ütközzön neki az akadálynak.
Megjegyzés
Ha a kijelzőben megjelenik a
/
/
jelkép és a megfelelő kijelzőterület kiszürkítve látható, akkor a külső tükrök elektromosan be lettek hajtva, illetve a vezetőajtó/utasoldali első ajtó/csomagtérfedél ki lett nyitva.
