A következőkre vonatkozik: 3-zónás komfortklíma automatikával szerelt járművek

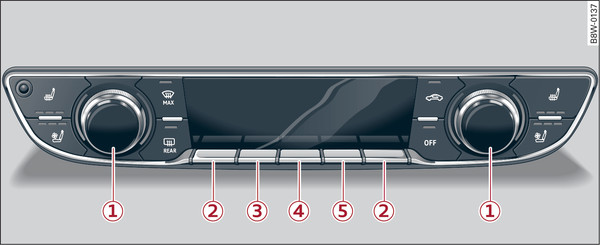

A funkciókat a forgószabályzó, a gombok, illetve a billenőgombok megnyomásával tudja be-/kikapcsolni. A mindenkori gombban, illetve a mindenkori forgószabályzóban világít a LED bekapcsolt funkciónál . ábra104►. A billenőgombok érintésre érzékenyek. A vezető és az utas oldalán külön el tudja végezni a beállítást.
A hátsó kezelőelemekkel . ábra105► beállításokat tud elvégezni a hátsó részhez.
A jobbkormányos járműveknél* a -3--as és az -5--ös billenőgombok funkciói fel vannak cserélve.
A klímaberendezés az OFF gombbal kapcsolható be/ki. Akkor is bekapcsol, ha megnyom egy másik gombot, illetve egy forgószabályzót. Kikapcsolt klímaberendezésnél a levegő bevezetése kívülről le van zárva.
A hűtő üzemmód a billenőkapcsolóval -3- be-/kikapcsolható. Kikapcsolt hűtő üzemmódnál a berendezés a levegőt nem hűti és páramentesíti. Emiatt az ablakok bepárásodhatnak. Mínusz külső hőmérsékleteknél a hűtő üzemmód automatikusan kikapcsol.
Az eco hűtő üzemmód a billenőkapcsolóval -3- be-/kikapcsolható. Bekapcsolt eco hűtő üzemmódnál a klímaberendezés különösen kedvező fogyasztással működik.
A maximális hűtő üzemmód a billenőkapcsolóval -3- be-/kikapcsolható. Kikapcsolt hűtő üzemmódnál a berendezés a levegőt nem hűti és páramentesíti. Emiatt az ablakok bepárásodhatnak. Mínusz külső hőmérsékleteknél a hűtő üzemmód automatikusan kikapcsol. Bekapcsolt hűtő üzemmódnál a jármű belső terét a lehető leggyorsabban lehűti és páramentesíti.
A belső levegő keringtető üzemmódban az utastér levegőjét keringteti és szűri a berendezés. Ezzel messzemenően megakadályozható, hogy a szennyezett külső levegő bejusson a jármű belső terébe. Azt javasoljuk, hogy alagúton áthaladáskor vagy közlekedési torlódásban kapcsolja be a belső levegő keringtető üzemmódot ►.
A belső levegő keringtető üzemmód a
gombbal kapcsolható be/ki. A belső levegő keringtetés a forgószabályzó -1- vagy a
gomb megnyomásával is kikapcsolható.


Az automatikus üzemmód gondoskodik az állandó hőmérsékletekről az utastérben. Automatikusan szabályozza a levegő hőmérsékletét, mennyiségét és az elosztását. A forgószabályzó -1- megnyomásával az automatikus üzemmód be-/kikapcsol.
A forgószabályzó -1- forgatásával a hőmérséklet beállítható egy +16 °C és +28 °C közötti tartományban. E tartományon kívül a klímaberendezés kijelzőjében megjelenik a LO vagy a HI felirat. A berendezés mindkét végállásban folyamatosan a legnagyobb hűtő-, illetve fűtőteljesítménnyel üzemel. Nincs hőmérséklet-szabályozás.
Hátul a hőmérsékletet a hátsó kezelőelemekkel tudja beállítani . ábra105►.
A fúvókából jövő levegő mennyiségét manuálisan illesztheti a szükségleteihez a billenőgombbal -4-. Az ablakok bepárásodásának a megakadályozása és a jármű belső terében az állandó levegőcsere szavatolása érdekében a ventilátor mindig járjon kis fokozaton. A ventilátor automatikus szabályozásához nyomjon meg egy forgószabályzót -1-.
A billenőgombokkal -2- tudja beállítani, hogy melyik fúvókákból áramoljon ki a levegő. Nyomja a billenőgombokat -2- addig, amíg kijelzi a kívánt levegőelosztást a klíma kezelőrészének a kijelzőjében. A levegőelosztás automatikus szabályozásához nyomjon meg egy forgószabályzót -1-.

A billenőkapcsolóval -5- tudja a széles sávú fúvókát a vezetőtérben nyitni/zárni.
Ha megnyomja a
/
gombot járó motornál, akkor az ülés-, illetve fejrészfűtés bekapcsol a legmagasabb (3.) fokozaton. A hőmérséklet-fokozatot a LED-ek segítségével tudja megállapítani. A hőmérséklet csökkentéséhez nyomja meg ismét a gombot. Az ülés-, illetve fejrészfűtés kikapcsolásához nyomja a megfelelő gombot addig, amíg már egy LED sem világít.


Ha megnyomja a
gombot, akkor az ülésfűtés bekapcsol a legmagasabb (3.) fokozaton. A hőmérséklet-fokozatot a LED-ek segítségével tudja megállapítani. A szellőztetés csökkentéséhez nyomja meg ismét a gombot. Az ülésszellőztetés kikapcsolásához nyomja a gombot addig, amíg már egy LED sem világít.

Ha megnyomja a
gombot, akkor vagy az ülésszellőztetés, vagy az ülésfűtés be-/kikapcsolható.

- Ha elforgatja a forgószabályzót az óramutató járásával megegyezően, akkor bekapcsolja az ülésfűtést a legalacsonyabb fokozaton (1.). A gombban világít a piros LED. A hőmérséklet növeléséhez forgassa tovább az óramutató járásával megegyezően a maximális 3. fokozatig.
- Ha elforgatja a forgószabályzót az óramutató járásával ellentétesen, akkor bekapcsolja az ülésszellőztetést a legalacsonyabb fokozaton (-1.). A gombban világít a kék LED. A szellőztetés növeléséhez forgassa tovább az óramutató járásával ellentétesen a maximális -3. fokozatig.
A klímaberendezés a szélvédőt és az oldalablakokat a lehető leggyorsabban jégteleníti, illetve párátlanítja. A beáramló nagymennyiségű levegő túlnyomó része a szélvédő alatti fúvókákból lép ki. A belső levegő keringtetést kikapcsolja. A hőmérsékletet +22 °C-ra vagy magasabbra kell beállítani. A hőmérséklet szabályozása automatikusan történik.
A jégmentesítés a
gombbal kapcsolható be/ki. A funkció egy forgószabályzó -1- megnyomásával is kikapcsolható.

(A következőkre vonatkozik: szélvédőfűtéssel szerelt járművek: ) alacsony külső hőmérsékleteknél a szélvédőfűtés automatikusan bekapcsol. Ha a szélvédőfűtést manuálisan szeretné bekapcsolni, akkor nyomja meg a
gombot. A gombban villog a LED.

A hátsó ablak fűtés a
gomb megnyomásával kapcsolható be. Az csak járó motornál működik és a külső hőmérséklettől függően 10 - 20 perc után automatikusan kikapcsol.

A hátsó ablak fűtés tartós bekapcsolásához nyomja meg a
REAR gombot 3 másodpercnél hosszabban. Ez a gyújtás kikapcsolásáig tárolva marad.

Válassza ki a funkciót a billenőgombbal -5-. Bekapcsolt szinkronizálásnál átveszi a vezetőoldal összes beállításait az első utas és a hátsó rész számára (kivétel az ülésfűtés/-szellőztetés*). Amennyiben megváltoztatja a beállításokat elöl az utasoldalon vagy hátul, a szinkronizálás kikapcsol és a kijelzőben megjelenik a 3-zónás kijelzés.
Válassza ki a funkciót a billenőgombbal -5-. Bekapcsolt funkciónál a vezetőtérben a klíma kezelőrészen keresztül az összes beállítást át tudja venni a hátsó részhez. Egyidejűleg a klímaberendezés kezelőrésze hátul nem működtethető. A funkció egy meghatározott idő után automatikusan vagy a menü elhagyása után lekapcsol.
Levegőfúvókák
Az állítókerekekkel tudja a vezetőtér középső és külső levegőfúvókáit és a középkonzolban hátul lévő levegőfúvókákat nyitni és zárni. A karokkal megváltoztatható a fúvókák áramlási iránya. A széles sávú fúvókát a billenőgombbal -5- tudja nyitni/zárni.
Kikapcsolt gyújtásnál aktiválni tudja a maradékhő funkciót, ha megnyomja a forgószabályzót -1-. Ekkor a hűtőfolyadék maradékhője a belső tér fűtésére lesz felhasználva. A maradékhő funkció kb. 15 perc után automatikusan lekapcsol.
- Nem szabad a belső levegő keringtetést hosszabb időn keresztül bekapcsolva hagyni, mert ekkor nem kerül friss levegő bevezetésre és kikapcsolt hűtő üzemmódnál az ablakok bepárásodhatnak – balesetveszély!
- A korlátozott fájdalom- és hőérzetű személyeknél az ülésfűtés* vagy a fejrészfűtés* használata égési sérüléseket okozhat. Ezeknek a személyeknek nem szabad az ülés-, illetve fejrészfűtést* használniuk – sérülési veszély!
- Ha bekapcsolt fejrészfűtésnél* az ülésben lévő levegőfúvókákat ruhadarabok vagy hasonlók eltakarják, akkor azután rövid ideig nagyon forró levegő áramolhat ki. Emiatt a levegőfúvókák közvetlen közelében a fedetlen bőr égési sérülései keletkezhetnek.
VIGYÁZAT
Hogy az ülésfűtés* fűtőelemei ne károsodjanak, nem szabad az üléseken térdelni vagy más módon egy pontban terhelni.
Megjegyzés
- A fejrészfűtés* zárt tetőnél* kb. 6 perc után automatikusan a 3. fokozatról a 2. fokozatra kapcsol vissza.
- A fejrészfűtés* fűtőteljesítménye zárt tetőnél* kisebb, mint nyitott tetőnél.
