Gilt für: Fahrzeuge mit Xenon-Scheinwerfern
Für einen Zugang zum rechten Scheinwerfer muss das Luftfiltergehäuse ausgebaut werden.

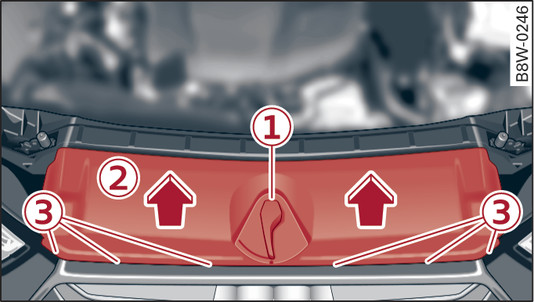

Abb. 364 Motorraum: Blende über dem Kühlergrill ausbauen
Abb. 364 Motorraum: Blende über dem Kühlergrill ausbauen

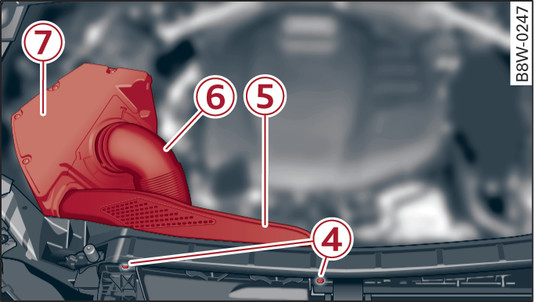

Abb. 365 Motorraum: Luftfiltergehäuse ausbauen
Abb. 365 Motorraum: Luftfiltergehäuse ausbauen
Ausbauen
Schalten Sie die Zündung und das Licht aus.
Öffnen Sie die Motorraumklappe.
Entnehmen Sie aus dem Bordwerkzeug den Schraubendreher und den umsteckbaren Torxeinsatz Link.
Entfernen Sie den Entriegelungshebel für die Motorraumklappe -1-, indem Sie die Taste am oberen Ende des Hebels drücken und den Entriegelungshebel gleichzeitig nach oben abziehen Abb. 364.
Haken Sie die Blende -2- über dem Kühlergrill vorsichtig nach oben aus -3- und nehmen Sie sie ab.
Lösen Sie die Befestigungsschrauben -4- Abb. 365.
Ziehen Sie die Luftführung -5- vom Luftfiltergehäuse -7- ab.
Lösen Sie die Schlauchschelle und ziehen Sie den Luftführungsschlauch -6- vom Luftfiltergehäuse -7-.
Abhängig von der Motorisierung: Ziehen Sie die Kraftstoffleitung aus der Halterung des Luftfiltergehäuses.
Ziehen Sie das Luftfiltergehäuse -7- vorsichtig nach oben heraus.
Einbauen
Führen Sie alle Handlungen in umgekehrter Reihenfolge durch.
VORSICHT
Beim Aus-/Einbau besonders vorsichtig vorgehen, damit keine Teile beschädigt werden.
Hinweis
Je nach Motorausführung können das Umfeld und die Handlungsschritte geringfügig abweichen. Der Aus-/Einbau ist sinngemäß durchzuführen.
