Platí pro: vozidla s xenonovými světlomety
Pro přístup k pravému světlometu musíte demontovat pouzdro vzduchového filtru.

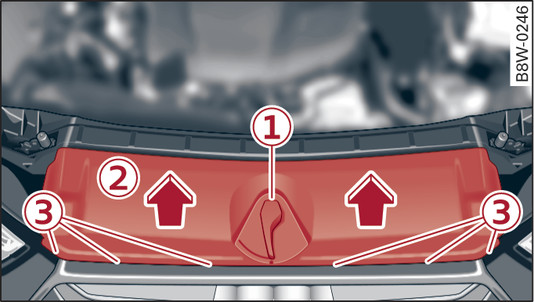

- Obr. 364 Motorový prostor: demontáž krytu nad mřížkou chladiče

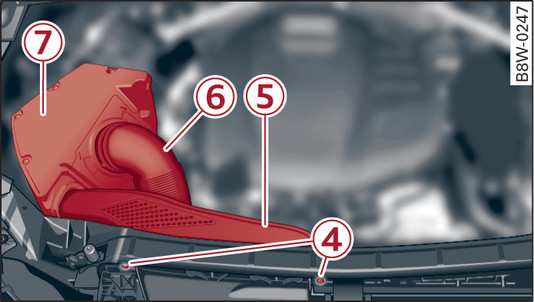

- Obr. 365 Motorový prostor: demontáž pouzdra vzduchového filtru
Demontáž
Vypněte zapalování a všechna světla.
Otevřete kapotu motorového prostoru.
Z palubního nářadí vyjměte šroubovák a výměnný nástavec Torx Odkaz►.
Odstraňte odjišťovací páčku kapoty motorového prostoru -1- tak, že stisknete tlačítko na horním konci páčky a odjišťovací páčku současně zatáhnete nahoru obr. 364►.
Vyvlékněte kryt -2- nad mřížkou chladiče opatrně nahoru -3- a odejměte ho.
Povolte připevňovací šrouby -4- obr. 365►.
Stáhněte svod vzduchu -5- ze vzduchovodu -7-.
Uvolněte hadicovou sponu a stáhněte vzduchovou hadici -6- z pouzdra vzduchového filtru -7-.
V závislosti na motorizaci: vytáhněte palivové vedení z držáku pouzdra vzduchového filtru.
Opatrně vytáhněte pouzdro vzduchového filtru -7- nahoru.
Montáž
Všechny činnosti proveďte v opačném pořadí.
UPOZORNĚNÍ
Při demontáži/montáži si počínejte zvlášť opatrně, abyste nepoškodili žádné součásti.
Poznámka
Podle provedení motoru se může okolí a postup mírně lišit. Demontáž/montáž se provádí analogicky.
