Spálenou pojistku poznáte podle roztaveného kovového pásku.
- Obr. 357 -A- prostor nohou řidiče (vozidlo s řízením vlevo): opěrka nohou, -B- prostor nohou spolujezdce (vozidlo s řízením vpravo): kryt

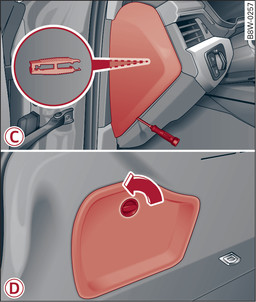

- Obr. 358 -C- kabina na straně řidiče (vozidlo s řízením vlevo/s řízením vpravo): kryt, -D- zavazadlový prostor vlevo: kryt
Pojistky jsou v prostoru nohou pod opěrkou nohou (vozidlo s řízením vlevo) -A- obr. 357►, resp. za krytem (vozidlo s řízením vpravo) -B-. Další pojistky jsou na čelní straně kabiny (strana řidiče) -C- obr. 358► pod krytem vlevo v zavazadlovém prostoru -D-.
Vypněte zapalování a všechny spotřebiče.
V následující tabulce najdete, které pojistka patří ke kterému spotřebiči.
Z palubního nářadí vyjměte šroubovák a výměnný nástavec Torx Odkaz►.
Odstraňte opěrku nohou, resp. příslušný kryt.
Vytáhněte příp. barevný plastový třmen z nosníku pojistek obr. ►. Plastový třmen pak můžete zlikvidovat.
Ze zadní strany krytu vyjměte svorku -C-.
Pojistku vytáhněte svorkou.
Spálenou pojistku nahraďte pouze pojistkou o stejné hodnotě.
Opěrku nohou, resp. kryt nasaďte opět nasaďte.
Barevné označení pojistek
Barva | Proud v ampérech |
černá | 1 |
fialová | 3 |
světle hnědá | 5 |
hnědá | 7,5 |
červená | 10 |
modrá | 15 |
žlutá | 20 |
bílá nebo průsvitná | 25 |
zelená | 30 |
oranžová | 40 |
POZOR
Pojistky neopravujte a nikdy nenahrazujte přepálenou pojistku pojistkou s vyšším ampérovým číslem. Mohly by vzniknout škody na elektrickém zařízení - nebezpečí požáru!
UPOZORNĚNÍ
Pokud se nová pojistka po krátké době opět spálí, nechte elektrické zařízení co nejdříve zkontrolovat v některém z odborných servisů.
Poznámka
- Neobsazená místa pro pojistky nejsou v tabulkách uváděna.
- Některá vybavení uvedená v následujících tabulkách patří jen k určitým modelům nebo jsou součástí rozšířeného vybavení.
