Oba pomocné startovací kabely se musí připojovat ve správném pořadí!
- Obr. 353 Motorový prostor: vývod pro připojení startovacího kabelu a nabíječky

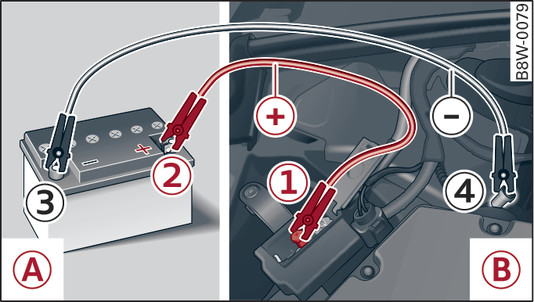

- Obr. 354 Startování pomocí akumulátoru jiného vozidla: -A- – pomocný, -B- – vybitý
Pro pomoc při startování jsou v motorovém prostoru vývody.
Respektujte pokyny k akumulátoru vozidla Odkaz►.
Spojení kladných pólů kladným (červeným) kabelem
Odklopte červený kryt kladného pólu obr. 353►.
Jeden konec kabelu (červený) upevněte na čep určený ke startování s pomocí cizího vozidlaobr. 354► -1- (čep pod červeným krytem = „plus“) startovaného vozidla -B-.
Opačný konec kladného kabelu (červený) připojte na kladný pól -2- pomocného akumulátoru -A-.
Spojení záporných pólů záporným (černým) kabelem
Připojte jeden konec záporného kabelu (černý) na záporný pól -3- pomocného akumulátoru -A-.
Druhý konec záporného kabelu (černý) upevněte na čep určený ke startování s pomocí cizího vozidla -4- (čep s šestihranem = „minus“) startovaného vozidla -B-.
Spouštění motoru
Nastartujte motor pomocného vozidla -A- a nechte jej běžet na volnoběh.
Nyní spouštějte motor vozidla s vybitým akumulátorem vozidla -B-.
Když motor nestartuje, přerušte po 10 sekundách spouštění a opakujte ho asi až po 30 sekundách.
Když motor běží, odpojujte kabely v přesně opačném pořadí, než bylo popsáno výše.
Přiklopte červený kryt kladného pólu.
POZOR
- Neizolované části pólových kleští se nesmějí dotýkat. Kromě toho se kabel napojený na kladný pól akumulátoru nesmí dotknout vodivých částí vozidla - nebezpečí zkratu!
- Zátky článků akumulátoru musejí být pevně zašroubované.
- V blízkosti akumulátoru nemanipulujte s otevřeným ohněm (hořící svíčka, zapálená cigareta apod.) - nebezpečí exploze!
- Poskytujete-li pomoc při startování jinému vozidlu, veďte pomocné startovací kabely tak, aby nemohly být v motorovém prostoru tohoto vozidla zachyceny rotujícími částmi.
UPOZORNĚNÍ
Uvědomte si, že výše popsaný postup zapojení pomocných startovacích kabelů je určen k tomu, abyste v nouzi mohli nastartovat své vozidlo. Pokud poskytujete pomoc při startování jinému vozidlu, nepřipojujte záporný kabel (–) na záporný pól vybitého akumulátoru vozidla; připojte ho na masivní kovovou část motoru pevně spojenou s blokem motoru nebo přímo na blok motoru. U vybitých akumulátorů vozidla, které nejsou zvenčí odvětrávané, hrozí nebezpečí exploze následkem vznikajících výbušných plynů!
Poznámka
- Akumulátor vozidla je odvětráván zvenčí, jeho výpary jsou odváděny ven z vozidla.
- Dbejte, aby připojené pólové kleště měly dostatečný kontakt s příslušným pólem.
