Platí pro: vozidla s kamerami okolí

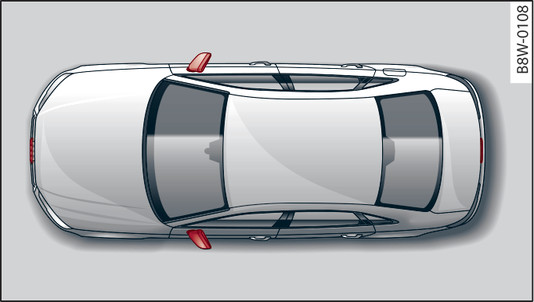

- Obr. 171 Montážní polohy kamer okolí
Čtyři kamery okolí jsou umístěné v mřížce chladiče, v zadních výklopných dveřích a v obou bočních zrcátkách obr. 171►. Mějte na paměti, že čočky nesmějí být zakryté usazeninami apod., protože by se mohla omezit funkce systému. Pokyny k čistění Odkaz►.
V režimu okolí se na siluetě vozidla zobrazují černé rohy. Objekty v této oblasti leží mimo viditelné pole kamery a nejsou zachycovány.
- Respektujte varovné pokyny ►.
- Pokud se změní pozice a úhel zabudování kamery, např. po nehodě, systém z bezpečnostních důvodů dále nepoužívejte. Nechte ho zkontrolovat v některém z odborných servisů.
- Mějte na paměti, že zobrazení na displeji může být zkreslené, pokud je kryt vnějšího zrcátka vystaven manuální síle.
- Režim vzadu a vzadu šikmo používejte pouze při úplně zavřených zadních výklopných dveřích, jinak bude zobrazení na displeji zkreslené.
- Okolí vozidla se vytváří z obrazů jednotlivých kamer. Systém zobrazí náčrt vozidla. Předměty a překážky nad kamerami se nezobrazují.
- Čočky kamer zvětšují a zkreslují zorné pole. Objekty na obrazovce jsou změněné a nepřesně zobrazované.
- Respektujte varovné pokyny ►.
- Na displeji Infotainmentu se jízdní dráha zádě vozidla zobrazuje v závislosti na natočení volantu. Přední část vozidla silně vybočuje proti zádi. Dodržujte dostatečný odstup od překážky, aby nedošlo ke kolizi zrcátka nebo zádi vozidla s překážkou.
Poznámka
Když se na displeji objeví symbol
/
/
a odpovídající oblast zešedne, přiklopili jste elektricky vnější zrcátka, resp. otevřeli jste dveře řidiče/spolujezdce nebo zadní výklopné dveře.
