Platí pro: vozidla s tažným zařízením
Vyklopení a zaklopení tažného zařízení se musí provádět pečlivě.

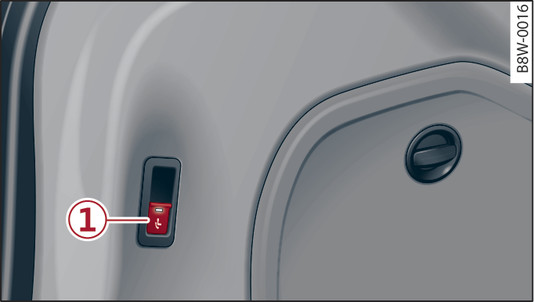

- Obr. 122 Zavazadlový prostor: spínač

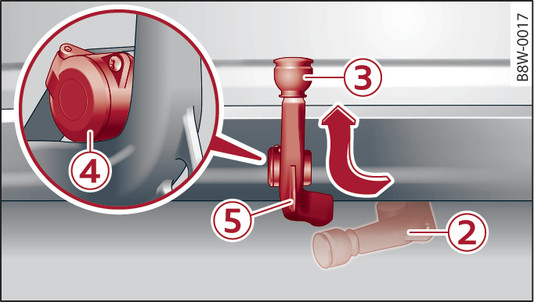

- Obr. 123 Zadní nárazník: zajištění kulové hlavy a otevření zásuvky
Vyklopení tažného zařízení
Zapněte parkovací brzdu.
Otevřete zadní výklopné dveře.
Tažné zařízení -2- vyklopte dále rukou ve směru šipky, dokud slyšitelně a viditelně nezaaretuje obr. 123►. Dioda LED svítí nepřerušovaně.
Před připojením přívěsu stáhněte ochrannou prachovku -3- a uložte ji ve vozidle.
Zapojte kabel přívěsu do zásuvky -4-.
Když připojíte přívěs ke svému vozidlu, zavěste pojistné lanko přívěsu do očka -5-.
Po zapnutí zapalování se nesmí na displeji sdružených přístrojů rozsvítit kontrolní světlo
ani pokyn Zkontrolujte tažné zařízení.
ani pokyn Zkontrolujte tažné zařízení.Zaklopení tažného zařízení
Odpojte přívěs a rozpojte elektrické spojení mezi vozidlem a přívěsem ►.
Znovu namáčkněte krytku -3-.
Zatáhněte za spínač -1-. Tažné zařízení je odjištěné a sklápí se dolů. LED bliká.
Tažné zařízení sklopte rukou až nadoraz po d nárazník, dokud slyšitelně a viditelně nezaaretuje ►. Dioda LED svítí nepřerušovaně.
Po zapnutí zapalování se nesmí na displeji sdružených přístrojů rozsvítit kontrolní světlo ani pokyn Zkontrolujte tažné zařízení.
ani pokyn Zkontrolujte tažné zařízení.U jedoucího vozidla nebo při zavřených zadních výklopných dveřích není spínač funkční.
Význam diod LED ve spínači
- Pokud dioda LED bliká, tažné zařízení ještě není v provozní nebo klidové poloze.
- Pokud dioda LED svítí, tažné zařízení se nachází v provozní nebo klidové poloze.
- Dbejte, aby se v prostoru vyklápění tažného zařízení nenacházela žádná osoba, zvíře ani předmět.
- Pokud LED dioda bliká nebo se na displeji sdružených přístrojů objeví kontrolní světlo , jakož i pokyn Zkontrolujte tažné zařízení, nesmíte tažné zařízení uvádět do provozu – nebezpečí nehody! Proces zapojování zopakujte. Pokud existuje technická závada, spojte se s odborným servisem. Nikdy se nedotýkejte tlačítka, když je připojen přívěs nebo když je na tažné zařízení přimontován nosič zavazadel nebo jiné díly – nebezpečí nehody!
- Nikdy nezasahujte do procesu vyklápění tažného zařízení nějakými pomůckami nebo nářadím. Tažné zařízení se tím může poškodit a nelze pak zaručit jeho bezpečný provoz.
- Nikdy nesahejte na spínač, je-li tažné zařízení zatíženo.
UPOZORNĚNÍ
Vysokotlaké mycí zařízení při mytí vozidla nesměrujte přímo na těsnění tažného zařízení nebo do zásuvky. Mohlo by se poškodit. Vlhkost by tak mohla vniknout do zařízení a tím způsobit jeho zrezivění a poškození.
Poznámka
- Očko -5- na tažném zařízení je určeno výhradně pro upevnění pojistného lanka přívěsu.
- Sklápěcí mechanizmus tažného zařízení je naplněn mazacím prostředkem. Jestliže sklápěcí mechanizmus déle nepoužíváte, nebo používáte-li trvale tažné zařízení, aniž byste ho vyklápěli, může být chod mechanizmu díky nerovnoměrnému rozložení mazacího prostředku těžký nebo při uvolnění nelze tažné zařízení samočinně sklopit dolů. Pro uvolnění doporučujeme tažné zařízení několikrát vyklopit a opět zaklopit, resp. krátkými pohyby zařízením zatřást.
- Před jízdou bez přívěsu tažné zařízení sklopte.
