Для автомобилей с лампами накаливания

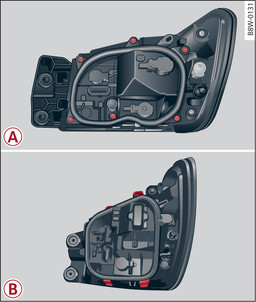

- Илл. 337 Задний фонарь: -A- Limousine: крепежные винты на держателе лампы, -B- Avant/allroad: зажимы на держателе лампы
- Илл. 338 Держатель лампы: -A- Limousine, -B- Avant/allroad: расположение ламп накаливания
Демонтаж
Демонтировать фонарь заднего света из боковой части ссылка►.
Для модели Limousine
Ослабить крепежные винты держателя ламп -A-илл. 337►.
Для модели Avant/allroad
Раскрыть зажимы держателя лампы -B-илл. 337►.
Снять держатель лампы -A- или -B-илл. 338►.
Вынуть неисправную лампу из штекерного цоколя или выкрутить ее из байонетного цоколя.
Монтаж
Вставить новую лампу в штекерный цоколь или вкрутить ее в байонетный цоколь.
Закрепить держатель лампы.
Монтировать фонарь заднего света на место.
Для модели Limousine
Позиция-A-илл. 338► | Функция лампы накаливания |
-1- | Сигнал торможения/задний габаритный огонь |
-2- | Сигнал торможения/задний габаритный огонь |
-5- | Указатель поворота |
-6- | Фонари заднего хода |
Для модели Avant/allroad
Позиция-B-илл. 338► | Функция лампы накаливания |
-1- | Сигнал торможения/задний габаритный огонь |
-2- | Сигнал торможения/задний габаритный огонь |
-5- | Указатель поворота |
