Válido para: Veículos com lâmpadas de incandescência

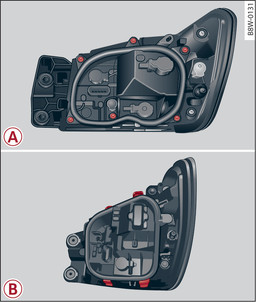

Fig. 337Farolim traseiro: -A- Limousine: Parafusos de fixação no suporte da lâmpada, -B- Avant/allroad: Grampos no suporte da lâmpada
Fig. 337Farolim traseiro: -A- Limousine: Parafusos de fixação no suporte da lâmpada, -B- Avant/allroad: Grampos no suporte da lâmpada

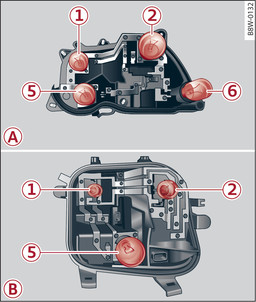

Fig. 338Suporte das lâmpadas: -A- Limousine, -B- Avant/allroad: posições das lâmpadas
Fig. 338Suporte das lâmpadas: -A- Limousine, -B- Avant/allroad: posições das lâmpadas
Desmontar
Desmonte o farolim traseiro no painel lateral ligação.
Válido para: Limousine
Solte os parafusos de fixação do suporte da lâmpada -A- Fig. 337.

Válido para: Avant/allroad
Solte os grampos do suporte da lâmpada -B- Fig. 337.

Retire o suporte da lâmpada -A- ou -B- Fig. 338.
Puxe a lâmpada fundida para fora do casquilho ou rode-a para fora do encaixe de baioneta.
Montar
Insira a lâmpada nova no casquilho ou rode-a para dentro do encaixe de baioneta.
Instalar o suporte das lâmpadas.
Volte a montar a luz traseira.
Válido para: Limousine
Posição -A- Fig. 338
Função da lâmpada
-1-
Luz de travagem/luz traseira
-2-
Luz de travagem/luz traseira
-5-
Luz dos indicadores de mudança de direção
-6-
Luz de marcha-atrás
Válido para: Avant/allroad
Posição -B- Fig. 338
Função da lâmpada
-1-
Luz de travagem/luz traseira
-2-
Luz de travagem/luz traseira
-5-
Luz dos indicadores de mudança de direção
