Os dois cabos auxiliares de arranque têm de ser ligados pela ordem correta!

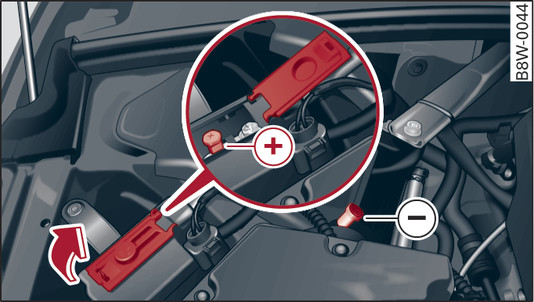

- Fig. 319Compartimento do motor: ligações para o cabo auxiliar do arranque e para o carregador

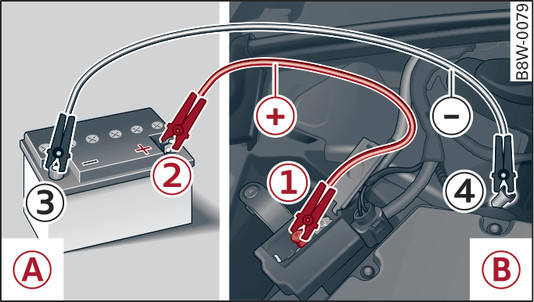

- Fig. 320Auxílio ao arranque com a bateria de outro veículo: -A- – fornecedora de corrente, -B- – descarregada
As ligações para a ajuda no arranque estão localizadas no compartimento do motor .
Respeite as indicações relativas à bateria do veículo ligação►.
Ligar os terminais positivos com o cabo positivo (vermelho)
Levantar a tampa vermelha no terminal positivo Fig. 319►.
Fixar uma extremidade do cabo positivo (vermelho) na cavilha auxiliar de arranque -1- Fig. 320► (cavilha por baixo da tampa vermelha = «positivo») do veículo a dar o arranque -B-.
Fixe a outra extremidade do cabo positivo (vermelho) ao terminal positivo -2- da bateria fornecedora de corrente -A-.
Ligar os terminais negativos com o cabo negativo (preto)
Fixe uma das extremidades do cabo negativo (preto) ao terminal negativo -3- da bateria fornecedora de corrente -A-.
Fixar a outra extremidade do cabo negativo (preto) na cavilha de arranque estranha -4- (cavilha com sextavado = «negativo») do veículo a necessitar de arranque -B-.
Dar arranque ao motor
Pôr o motor do veículo que vai dar a ajuda a trabalhar -A- e deixá-lo a funcionar no ralenti.
Ligue agora o motor do veículo com a bateria descarregada -B-.
Se o motor não pegar: interromper o arranque ao fim de 10 segundos e repeti-lo passado cerca de meio minuto.
Com os motores em funcionamento, desligar os cabos exatamente pela ordem inversa da acima descrita.
Fechar a tampa vermelha no terminal positivo.
ATENÇÃO
- As partes não isoladas das pinças não podem entrar nunca em contacto entre si. Além disso, o cabo ligado ao terminal positivo da bateria do veículo não pode entrar em contacto com nenhuma peça condutora do veículo - perigo de curto-circuito!
- Os bujões de fecho dos elementos das baterias têm de estar muito bem enroscados.
- Mantenha fontes de ignição (chama viva, cigarros acesos, etc.) afastadas das baterias dos veículos - perigo de explosão!
- Se pretender prestar ajuda no arranque de outro veículo, instalar os cabos auxiliares do arranque do modo a que não possam ficar presos a peças rotativas no compartimento do motor do outro veículo.
CUIDADO
Tenha em atenção que o processo de ligações do cabo auxiliar de arranque atrás descrito se destina a prestar auxílio no arranque ao próprio veículo. Caso pretenda auxiliar o arranque de outro veículo, não deverá ligar o cabo negativo (–) ao terminal negativo da bateria descarregada, mas sim a uma peça maciça metálica, firmemente aparafusada ao bloco do motor, ou ao próprio bloco do motor. Se a bateria do veículo que vai receber corrente não tiver ventilação para o exterior, existe perigo de explosão, devido à presença de gás explosivo!
Aviso
- A bateria do veículo tem ventilação para o exterior, assim sendo, os respetivos gases são canalizados para fora do veículo.
- Preste atenção a que as pinças dos terminais que estão ligadas tenham um contacto metálico suficiente.
