Audi A4 In viaggio Sedili, bagagliaio ... Bagagliaio
Vale per: vetture con set di fissaggio
Il set di fissaggio impedisce che gli oggetti nel bagagliaio scivolino.

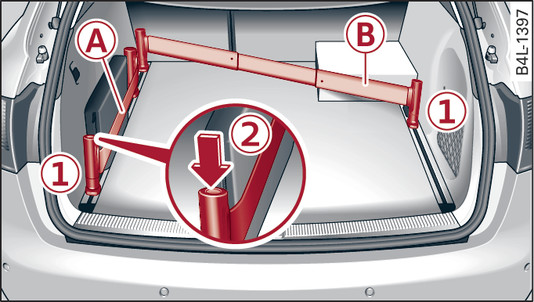

Fig. 88Bagagliaio: set di fissaggio
Fig. 88Bagagliaio: set di fissaggio
Accertarsi che gli schienali siano alzati e la rete divisoria sia agganciata link.
Montaggio della cinghia di fissaggio -A-
Introdurre gli occhielli di ancoraggio link.
Premere il tasto -2- dei supporti -1- e inserirli sugli occhielli di ancoraggio fig. 88.
Accertarsi che i supporti siano agganciati correttamente.
Spostare gli occhielli di ancoraggio, per portare la cinghia di fissaggio nella posizione desiderata link.
Per tendere la cinghia di fissaggio, premere il tasto -2-.
Montaggio della barra telescopica -B-
Introdurre gli occhielli di ancoraggio link.
Premere il tasto -2- dei supporti -1- e inserirli sugli occhielli di ancoraggio fig. 88.
Accertarsi che i supporti siano agganciati correttamente.
Spostare gli occhielli di ancoraggio, per portare la barra telescopica nella posizione desiderata link.
Premere il supporto -1- verso il basso -2- e spingerlo contemporaneamente nella posizione desiderata afferrandolo con l altra mano nella parte inferiore.
Accertarsi che i supporti siano agganciati correttamente.
ATTENZIONE
  • Gli schienali devono essere ben fissati in posizione verticale per evitare che gli oggetti trasportati nel bagagliaio possano scivolare in avanti in caso di frenata brusca.
  • Oggetti non opportunamente fissati all interno dell abitacolo potrebbero, in caso di manovre brusche o di incidenti, essere proiettati in avanti e ferire gli occupanti.
