A következőkre vonatkozik: izzókkal szerelt járművek

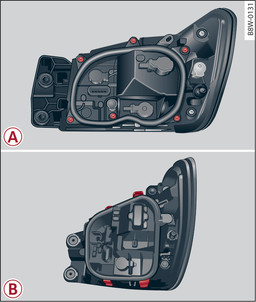

- 337. ábRAHátsó lámpa: -A- Limousine: rögzítőcsavarok az izzótartón, -B- Avant/allroad: patentok az izzótartón

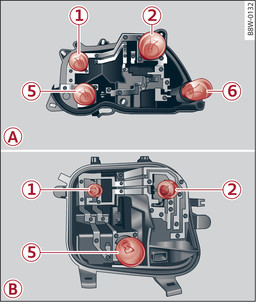

- 338. ábraIzzótartó: -A- Limousine, -B- Avant/allroad: az izzók elhelyezkedése
Kiszerelés
Szerelje ki a hátsó lámpát az oldalrészben Link►.
A következőkre vonatkozik: Limousine
Oldja az izzótartó rögzítőcsavarjait -A- . ábra337►.
A következőkre vonatkozik: Avant/allroad
Oldja az izzótartó patentjait -B- . ábra337►.
Vegye le az izzótartót -A-, illetve -B- . ábra338►.
Húzza ki a hibás izzót a dugós foglalatból, illetve elfordítás után vegye ki a bajonettzáras foglalatból.
Beszerelés
Dugja be az új izzót a dugós foglalatba, illetve a behelyezés után fordítsa el a bajonettzáras foglalatban.
Rögzítse az izzótartót.
Szerelje vissza a hátsó lámpát.
A következőkre vonatkozik: Limousine
-A- helyzet . ábra338► | Az izzó funkciója |
-1- | Féklámpa/hátsó világítás |
-2- | Féklámpa/hátsó világítás |
-5- | Irányjelző |
-6- | Tolatólámpa |
A következőkre vonatkozik: Avant/allroad
-B- helyzet . ábra338► | Az izzó funkciója |
-1- | Féklámpa/hátsó világítás |
-2- | Féklámpa/hátsó világítás |
-5- | Irányjelző |
