Valable pour les véhicules avec caméras périmétriques

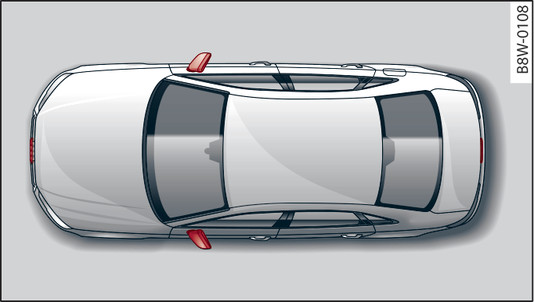

- Fig. 159 Emplacement de montage des caméras périmétriques
Les quatre caméras périmétriques sont intégrées dans la calandre, dans le capot arrière ainsi que dans les deux rétroviseurs extérieurs fig. 159►. Veillez à ce que les lentilles restent exemptes d autocollants, de dépôts, etc. car ces derniers peuvent nuire au fonctionnement du système. Remarques concernant le nettoyage lien►.
Dans le mode périphérie, des coins noirs s affichent autour du véhicule. Les objets se trouvant dans ces zones noires ne sont pas détectés car ils se situent en dehors du champ de vision des caméras.
- Veuillez tenir compte des avertissements ►.
- Pour des raisons de sécurité, n utilisez plus le système si la position ou l angle de montage d une caméra a été modifié, par ex. suite à un accident. Faites contrôler le système par un atelier spécialisé.
- Sachez que la représentation à l écran est faussée si les boîtiers des rétroviseurs extérieurs ont été déréglés manuellement.
- N utilisez les modes arrière et arrière de biais que lorsque le capot arrière est complètement fermé, sinon la représentation à l écran est faussée.
- La vue périphérique du véhicule est générée à partir des images des caméras. Le système projette à l écran une représentation de votre véhicule. Les objets et obstacles situés au-dessus des caméras ne sont pas affichés.
- Les lentilles de caméras grossissent et déforment le champ visuel. Les contours des objets affichés à l écran sont imprécis et déformés.
- Veuillez tenir compte des avertissements ►.
- Le trajet de la partie arrière du véhicule est affiché à l écran du système d infodivertissement en fonction du braquage du volant. L avant du véhicule se déporte plus que l arrière du véhicule. Prévoyez une distance suffisante par rapport à un obstacle pour éviter toute collision avec le rétroviseur extérieur ou avec une aile du véhicule.
Nota
Si le symbole
/
/
s affiche à l écran et que la zone d affichage correspondante est grisée cela signifie que les rétroviseurs extérieurs ont été rabattus électriquement ou que la porte du conducteur/la porte du passager avant/le capot arrière a été ouvert(e).
