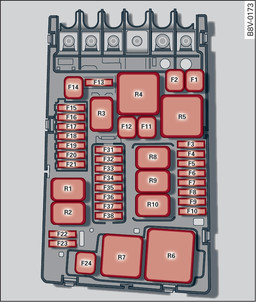

- Şek. 345Motor bölmesindeki sigorta tahsisatı
No. | Elektrik tüketici donanımlar |
F1 | Elektronik Denge Kontrolü (ESC) |
F2 | Elektronik Denge Kontrolü (ESC) |
F3 | Motor kontrol ünitesi |
F4 | Motor bileşenleri, Motor soğutması, Ek ısıtıcı rölesi (1+4+7) bobini, Sekonder hava pompası rölesi |
F5 | Motor bileşenleri, depo sistemi (Dizel), CNG kapatma valfı |
F6 | Fren lambası anahtarı |
F7 | Motor bileşenleri, Su pompaları, Yakıt depo sistemi (Benzinli araç) |
F8 | Lambda sondası |
F9 | Motor bileşenleri, Egzoz kapakçığı, Ön ısıtma süresi kontrol cihazı (röle 6) |
F10 | Yakıt kontrol ünitesi, Yakıt pompası |
F11 | Ek ısıtıcı ısıtma çubuğu 2, sekonder hava pompası |
F12 | Ek ısıtıcı ısıtma çubuğu 3, vakum pompası |
F13 | Otomatik şanzıman |
F14 | Motor bileşenleri, Ateşleme bobini |
F15 | Korna |
F16 | Ateşleme bobini (röle 8), güç ve kumanda elektroniği |
F17 | Elektronik Denge Kontrolü (ESC), motor kontrol ünitesi (Röle 5) |
F18 | Terminal 30 (Referans gerilimi), akü denetimi |
F19 | Ön cam silecekleri |
F20 | Hırsızlık uyarı sistemi |
F22 | Terminal 50 teşhis, motor kontrol ünitesi |
F23 | Marş motoru |
F24 | Hava ek ısıtıcı ısıtma çubuğu 1, fren servosu |
F31 | Vakum pompası, Su pompası, Yüksek basınç pompası, Enjektörler |
F33 | Fren basınç haznesi, reküperasyon, şanzıman yağı pompası |
F34 | Fren servosu |
F35 | Klima fonksiyonu rölesi |
F37 | Bağımsız kalorifer |
