Gäller för bilar med dragkrok
Ut- och insvängningen av släpvagnskopplingen måste ske med stor noggrannhet.
- Bild 140 Detalj av bagageutrymmet: Kontakt (exempel på positioner)

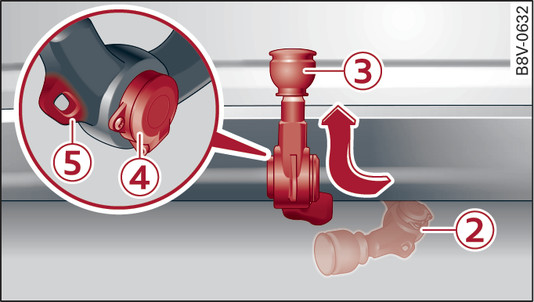

- Bild 141 Stötfångaren bak: Låsa fast släpvagnskopplingen och öppna eluttaget
Svänga ut släpvagnskopplingen
Sätt an parkeringsbromsen.
Öppna bakluckan.
Fortsätt svänga släpvagnskopplingen -2- med handen i pilens riktning tills den låser fast hör- och kännbart bild 141►. Lysdioden lyser varaktigt.
Innan du kopplar till en släpvagn, dra av dammskyddskåpan -3- och stuva undan den i bilen.
Anslut släpvagnens kabel till eluttaget -4-.
När ett släp kopplas till bilen ska säkerhetslinan hakas fast i öglan -5-.
När tändningen slås på får kontrollampan
samt texten Kontrollera släpvagnskopplingen!* inte visas på kombiinstrumentets display.
samt texten Kontrollera släpvagnskopplingen!* inte visas på kombiinstrumentets display.
Svänga in släpvagnskopplingen
Tryck på dammskyddskåpan -3- igen när släpvagnen har kopplats loss.
Dra i knappen -1-. Släpvagnskopplingen är lossad och svänger nedåt. Lysdioden blinkar.
Sväng släpvagnskopplingen till anslag under stötfångaren med handen tills den låser fast hör- och kännbart ►. Lysdioden lyser varaktigt.
När tändningen slås på får kontrollampan samt texten Kontrollera släpvagnskopplingen!* inte visas på kombiinstrumentets display.
samt texten Kontrollera släpvagnskopplingen!* inte visas på kombiinstrumentets display.Vid rullande bil eller stängd baklucka är kontakten ur funktion.
Lysdiodens betydelse i kontakten
- Om lysdioden blinkar har släpvagnskopplingen ännu inte intagit sitt drifts- resp. viloläge.
- Om lysdioden lyser har släpvagnskopplingen intagit sitt drifts- resp. viloläge.
- Förvissa dig om att varken människor, djur eller föremål befinner sig i släpvagnskopplingens utsvängningsområde.
- När lysdioden blinkar eller om kontrollampan samt Kontrollera släpvagnskoppling !* visas i displayen på kombiinstrumenet, får dragkroken inte användas - olycksrisk! Upprepa svängningen. Ta kontakt med en auktoriserad verkstad om det föreligger tekniska störningar.
- För aldrig in några hjälpmedel eller verktyg när släpvagnskopplingen är i rörelse. Släpvagnskopplingen kan då skadas och kanske inte användas säkert längre.
- Manövrera aldrig kontakten när släpvangskopplingen är belastad.
VIKTIGT
Rikta aldrig en högtryckstvätt direkt mot släpvangskopplingens packning eller mot eluttaget. Packningen kan skadas. Fukt kan då tränga in och orsaka rostskador samt skador i elsystemet.
Observera
- Öglan -5- på släpvagnskopplingen är endast till för att fästa släpvagnens säkerhetslina i.
- Släpvagnskopplingens utsvängningsmekanik är fylld med ett smörjglidmedel. Om släpvagnskopplingen inte används under en längre tid eller om den används ständigt utan att manövreras, kan mekanismen komma att gå trögt på grund av ofördelat smörjglidmedel. Det kan också hända att släpvagnskopplingen inte svänger ut automatiskt när den frigörs. Vi rekommenderar då att du svänger släpvagnskopplingen ut och in ett flertal gånger resp. frigör den genom skakrörelser.
- När du kör utan släpvagn ska släpvagnskopplingen svängas in.
