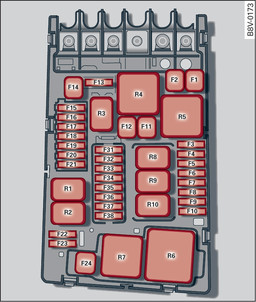

- Илл. 345 Моторный отсек: распределение предохранителей
№ | Потребитель |
F1 | Система контроля курсовой устойчивости (ESC) |
F2 | Система контроля курсовой устойчивости (ESC) |
F3 | Блок управления двигателя |
F4 | Компоненты двигателя, охлаждение двигателя, катушка реле дополнительного отопителя (1+4+7), реле дополнительного воздушного насоса |
F5 | Компоненты двигателя, заправочная система (дизельный двигатель), клапан отключения сжатого газа |
F6 | Выключатель сигнала торможения |
F7 | Компоненты двигателя, водяные насосы, система бака (бензиновый двигатель) |
F8 | Кислородный датчик |
F9 | Компоненты двигателя, заслонка ОГ, реле времени накаливания свечи (реле 6) |
F10 | Блок управления топливной системы, топливный насос |
F11 | Стержневой нагреватель 2 дополнительного нагрева воздуха, насос вторичного воздуха |
F12 | Стержневой нагреватель 3 дополнительного нагрева воздуха, вакуумный насос |
F13 | Автоматическая коробка передач |
F14 | Компоненты двигателя, катушка зажигания |
F15 | звуковым сигналом |
F16 | Катушка зажигания (реле 8), силовая и управляющая электроника |
F17 | Система контроля курсовой устойчивости (ESC), блок управления двигателя (реле 5) |
F18 | Клемма 30 (исходное напряжение), контроль аккумулятора |
F19 | Стеклоочиститель передний |
F20 | Противоугонная сигнализация |
F22 | Клемма 50 – диагностика, блок управления двигателя |
F23 | Стартер |
F24 | Дополнительный стержневой нагреватель 1 дополнительного нагрева воздуха, усилитель тормозного привода |
F31 | Вакуумный насос, водяной насос, насос высокого давления, впрыскивающие клапаны |
F33 | Ресивер тормозной системы, система рекуперации, насос трансмиссионного масла |
F34 | Усилитель тормозного привода |
F35 | Реле функции кондиционирования |
F37 | Автономный отопитель |
