Для автомобилей с подключаемым гибридным приводом

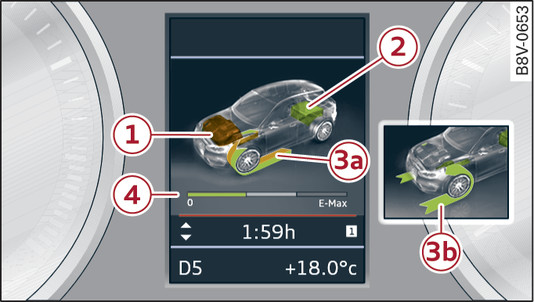

- Илл. 120 Комбинация приборов: индикация потока энергии

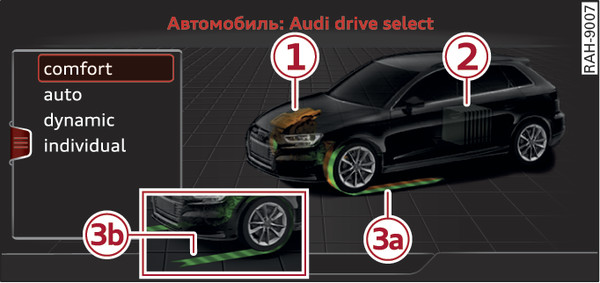

- Илл. 121 Информационно-развлекательная система: индикация потока энергии
На дисплее комбинации приборов/информационно-развлекательной системы 1) может отображаться индикатор потока энергии.
На дисплее информационно-развлекательной системы1) изображение анимировано.
Индикация энергопотока на дисплее комбинации приборов
Вызвать первую вкладку автомобиля (бортовой компьютер) с помощью кнопки
на многофункциональном рулевом колесе.
на многофункциональном рулевом колесе.(Для автомобилей с Audi virtual cockpit: ) нажать на многофункциональном рулевом колесе левую кнопку управления > Энергопоток.
(Для автомобилей с аналоговой комбинацией приборов: ) вращением левого селектора на многофункциональном рулевом колесе вызвать индикацию Индикация энергопотока.
Индикация на дисплее информационно-развлекательной системы1)
Выбрать в информационно-развлекательной системе: кнопку MENU > Автомобиль > левую кнопку управления > Audi drive select.
Компоненты | цвет | Значение |
-1- Двигатель внутреннего сгорания | оранжевый | Двигатель внутреннего сгорания работает |
серый | Двигатель внутреннего сгорания выключен | |
-2- Высоковольтная батарея | зелёный | Состояние заряда высоковольтной батареи |
зелёный (анимация в информационно-развлекательной системе1)) | Высоковольтная батарея заряжена | |
серый | Нет готовности к движению | |
-3a- Стрелка движения | зелёный | Движение в электрическом режиме |
оранжевый | Движение в режиме двигателя внутреннего сгорания | |
зеленый-оранжевый | Движение от двигателя внутреннего сгорания и электрического двигателя (форсаж) | |
-3b- Стрелка движения | зелёный | Рекуперация |
При вызове индикации потока энергии сразу показывается доступная мощность электрического привода .
В зависимости от состояния диаграмма окрашивается в разные цвета -4-илл. 120►:
- белый: доступная в данный момент электрическая мощность
- зеленый: запрашиваемая в данный момент электрическая мощность
Чем больше сегментов в области E-Max -4- закрашено, тем дольше можно использовать максимальную мощность. Когда максимальная мощность больше не может быть использована, сегменты в области E-Max гаснут.
При сильно сниженной мощности электрического привода выполняется автоматическое переключение на движение с двигателем внутреннего сгорания.
Доступная мощность заметно ограничена при следующих условиях:
- Очень низкая или очень высокая температура высоковольтной батареи.
- Пониженная степень заряда высоковольтной батареи.
Доступная мощность не видна, когда горит контрольная лампа
.
.Примечание
Высокая доступная мощность требуется, например, для резкого ускорения автомобиля во время движения с электроприводом, например, при обгоне.
