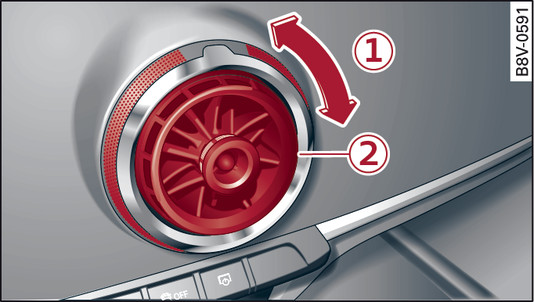

- Илл. 86 Приборы управления: регулировка дефлектора
Возможны следующие настройки илл. 86►:
- -1- Объем потока
- -2- Направление потока
Для настройки объема потока вращать внешнее рифленое регулировочное кольцо -1- илл. 86►. Для остановки подачи воздуха повернуть регулировочное кольцо вправо до упора.
Для настройки направления потока передвинуть вставную решетку дефлектора -2-.
