Válido para : Veículos com dispositivo de engate de reboque
O dispositivo de reboque tem de ser desengatado e engatado com precaução.

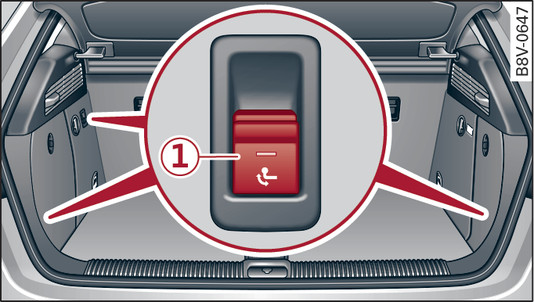

- Fig. 140Pormenor da bagageira: interruptores (exemplo de posições)

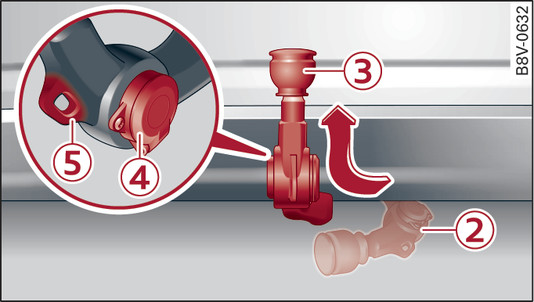

- Fig. 141Para-choques traseiro: encaixar o dispositivo de engate de reboque e abrir a tomada
Virar o dispositivo de engate de reboque para fora
Acionar o travão de estacionamento.
Abrir a tampa da bagageira.
Puxe o interruptor -1- Fig. 140► ►. O dispositivo de engate do reboque fica desbloqueado e é basculado para baixo. O LED pisca.
Continuar a virar o dispositivo de engate de reboque -2- com a mão no sentido da seta, até se ouvir e sentir o seu encaixe Fig. 141►. O LED pisca permanentemente.
Antes de atrelar um reboque, remover o guarda-pó -3- e guardá-lo dentro do veículo.
Ligue o cabo do reboque à tomada -4-.
Quando se atrela um reboque a um veículo, prender o cabo de rutura do reboque no respetivo olhal -5-.
Quando se liga a ignição não podem aparecer no visor do painel de instrumentos a luz de controlo
nem a indicação Verificar engate do reboque!*.
nem a indicação Verificar engate do reboque!*.
Recolher o dispositivo de engate de reboque
Depois de se desatrelar um reboque, recolocar o guarda-pó -3-.
Puxe o interruptor -1-. O dispositivo de engate do reboque fica desbloqueado e é basculado para baixo. O LED pisca.
Virar o dispositivo de engate de reboque com a mão, até ao batente, para debaixo do para-choques, até se ouvir e sentir o seu encaixe ►. O LED pisca permanentemente.
Quando se liga a ignição não podem aparecer no visor do painel de instrumentos a luz de controlo nem a indicação Verificar engate do reboque!*.
nem a indicação Verificar engate do reboque!*.Com o veículo em andamento ou a tampa da bagageira fechada, o interruptor não funciona.
Significado do LED no interruptor
- Quando o LED pisca, é porque o dispositivo de engate de reboque ainda não atingiu a posição de funcionamento ou de repouso.
- Quando o LED está aceso, o dispositivo de engate de reboque encontra-se na posição de funcionamento ou de repouso.
- Assegurar que não se encontram pessoas nem animais ou objetos na zona de viragem da rótula de engate.
- Se o LED piscar ou a luz de controlo surgir no visor do painel de instrumentos, bem como Verifique o dispositivo de reboque*, não pode colocar o reboque em funcionamento – perigo de acidente! Repetir o processo de expansão ou de recolha. Se existir uma avaria técnica, entre em contacto com uma oficina especializada.
- Nunca atue com meios auxiliares ou ferramentas no processo de oscilação do dispositivo de reboque. O dispositivo de reboque pode sofrer danos, deixando de ficar assegurado o seu uso seguro.
- Nunca acione o interruptor com o dispositivo de engate de reboque sob carga.
CUIDADO
Não aponte um sistema de lavagem de alta pressão diretamente para a junta de vedação do dispositivo de engate de reboque, nem para a tomada. A junta pode sofrer danos. Nesse caso poderá penetrar humidade que provocará danos por corrosão bem como no próprio sistema.
Aviso
- O olhal -5- no dispositivo de reboque foi previsto exclusivamente com a finalidade de fixação do cabo de rutura do atrelado.
- O mecanismo de viragem do dispositivo de engate de reboque está abastecido com um lubrificante. Após um período de não utilização mais longo ou de uma utilização permanente sem movimentos de viragem para fora ou para dentro, o movimento de rotação pode tornar-se difícil devido a uma distribuição irregular do lubrificante ou o dispositivo de engate de reboque poderá não se virar automaticamente para baixo quando é acionado. Como solução, recomendamos que se vire várias vezes o dispositivo de engate de reboque para fora e para dentro, ou se liberte o dispositivo, agitando-o.
- Se se circular sem reboque, dever-se-á recolher o dispositivo de engate de reboque.
