Válido para: veículos com propulsão híbrida plug-in e dock de carga

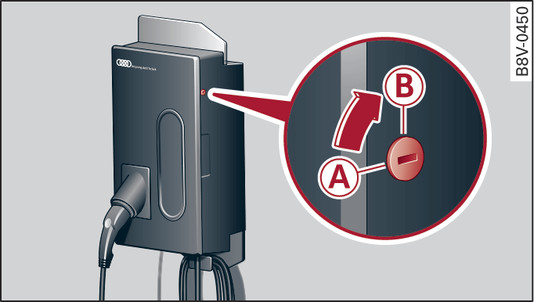

- Fig. 130Abrir/fechar o dock de carga

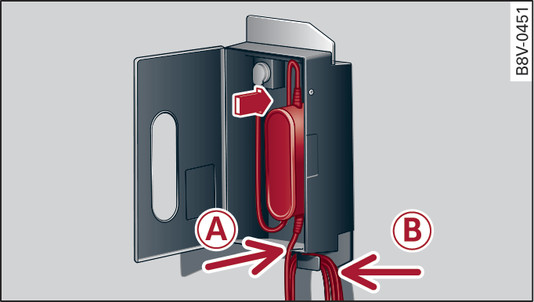

- Fig. 131Dock de carga: enganchar o sistema de carregamento
Pode guardar o sistema de carregamento na estação de carregamento.
Abrir/fechar o dock de carga
Se necessário, desbloqueie/bloqueie o dock de carga com a chave juntamente fornecida, na posição de abertura -B- ou posição de fecho -A- Fig. 130►.
Abra/feche a porta do dock de carga.
Enganchar o sistema de carregamento no dock de carga
Abra a porta do dock de carga.
Coloque a unidade de comando nas palhetas de encaixe do dock de carga, primeiro em baixo e depois em cima.
Empurre a unidade de comando para trás e deixe-a engatar.
Enfie o cabo do veículo na abertura -A- Fig. 131►.
Enrole o comprimento do cabo desnecessário em volta do adaptador -B-.
Insira o cabo de alimentação na tomada do dock de carga.
Feche a porta.
Retirar o sistema de carregamento do dock de carga
Abra a porta do dock de carga.
Desligue a ficha do cabo de alimentação da tomada do dock de carga.
Desenrole o cabo do adaptador -B-.
Para soltar a unidade de comando da fixação, pressione os desbloqueios basculantes por cima da unidade de comando -seta- Fig. 131►.
Aviso
- Mantenha a porta do dock de carga sempre fechada.
- Não coloque quaisquer objetos em cima da porta ou do dock de carga.
