Dotyczy: samochód z napędem hybrydowym Plug-in

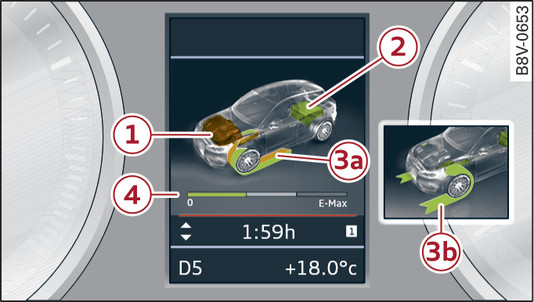

- Rys. 120Zestaw wskaźników: wskazanie przepływu energii

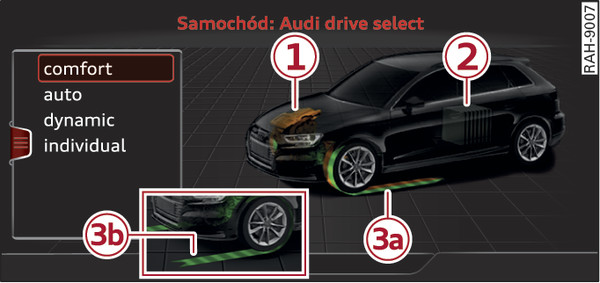

- Rys. 121System Infotainment: wskazanie przepływu energii
Na wyświetlaczu zestawu wskaźników/panelu informacyjnego1) może być wyświetlone wskazanie przepływu energii.
W panelu informacyjnym1) wskazanie jest animowane.
Wskazanie diagramu przepływu energii na wyświetlaczu zestawu przyrządów
Wywołać pierwszy nagłówek Samochód (komputer pokładowy) przyciskiem
w kierownicy wielofunkcyjnej.
w kierownicy wielofunkcyjnej.(Dotyczy: samochód z Audi virtual cockpit: ) wybrać w kierownicy wielofunkcyjnej: lewy przycisk sterujący > Przepływ energii.
(Dotyczy: samochód ze wskaźnikiem analogowym: ) Obracając lewą rolką w kierownicy wielofunkcyjnej wywołać wskazanie Wskazanie przepływu energii.
Wskazania na wyświetlaczu panelu informacyjnego1)
wybrać w panelu informacyjnym: przycisk MENU > Samochód > lewy przycisk sterujący >Audi drive select.
Elementy | Kolor | Znaczenie |
-1- Silnik spalinowy | pomarańczowy | Silnik spalinowy pracuje |
szary | Silnik spalinowy wyłączony | |
-2- Akumulator wysokonapięciowy | zielony | Stan naładowania akumulatora wysokonapięciowego |
zielony (animowane w panelu informacyjnym1)) | Akumulator wysokonapięciowy jest ładowany | |
szary | Gotowość do jazdy nie nastąpiła | |
-3a- Strzałka kierunku ruchu | zielony | Jazda elektryczna |
pomarańczowy | Jazda z silnikiem spalinowym | |
zielono-pomarańczowy | Jazda z silnikiem spalinowym i elektrycznym (Boost) | |
-3b- Strzałka kierunku ruchu | zielony | Rekuperacja |
Po wywołaniu wskazania przepływu energii, pokazana zostanie chwilowo dostępna moc napędu elektrycznego.
Zależnie od stanu mocy, paski są wypełnione różnymi kolorami -4- rys. 120►:
- biały: chwilowo dostępna moc elektryczna
- zielony: chwilowo wywołana moc elektryczna
Im więcej segmentów w strefie E-Max -4- jest wypełnionych, tym dłużej może być wywoływana maksymalna moc. Kiedy maksymalnej mocy nie można już wywołać, gasną segmenty w strefie E-Max.
Przy silnie zredukowanej elektrycznej mocy napędowej następuje automatyczne przełączenie na jazdę z silnikiem spalinowym.
Dostępność mocy jest zasadniczo ograniczona w następujących warunkach:
- Bardzo niska albo bardzo wysoka temperatura akumulatora wysokonapięciowego.
- Niski poziom naładowania akumulatora wysokonapięciowego.
Dostępność mocy jest niewidoczna, kiedy lampka kontrolna
świeci się.
świeci się.Informacja
Wysoka dostępność mocy jest potrzebna np. aby w trakcie jazdy elektrycznej szybko przyspieszyć samochód, np. podczas wyprzedzania.
