Instrukcja obsługi AUDI A3 rok 2017
Audi A3 Kokpit Widok wnętrza samocho... Zestaw wskaźników
Zestaw wskaźników stanowi dla kierowcy centrum informacyjne.

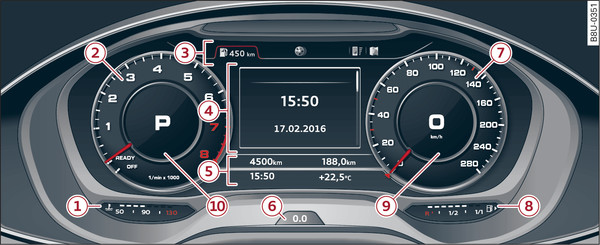

Rys. 3Dotyczy: samochód z Audi virtual cockpit widok zestawu wskaźników
Rys. 3
Dotyczy: samochód z Audi virtual cockpit
widok zestawu wskaźników

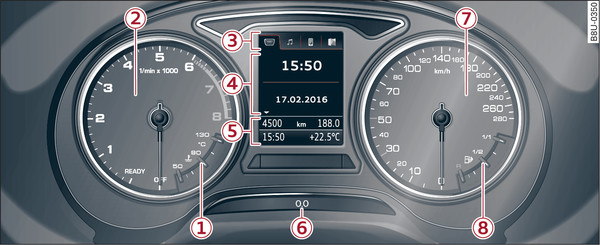

Rys. 4Dotyczy: samochód z analogowym zestawem wskaźników widok zestawu wskaźników
Rys. 4
Dotyczy: samochód z analogowym zestawem wskaźników
widok zestawu wskaźników
Samochód z napędem hybrydowym Plug-in*: zestaw wskaźników różni się link.
Samochód z napędem na gaz ziemny*: zestaw wskaźników różni się link.
-1-Wskazanie temperatury płynu chłodzącego albo wskazanie boost*
„Wskaźnik temperatury płynu chłodzącego“
„Wskaźnik temperatury oleju silnikowego i boost“
-2-
-3-Obszar nagłówka*
-4-
Obszar centralny z
-5-Wskazanie stanu (zostanie ono pokazane jedno- lub dwuczęściowo)
-6-Przycisk zerowania licznika okresowego
-7-Prędkościomierz/wyświetlacz komfort
-8-Ilość paliwa
-9-Prędkościomierz
-10-Lewe wskazanie dodatkowe (podwójnie podzielone przy widoku rozszerzonym)
Kolejne lampki kontrolne mogą pojawiać się w obrotomierzu -2-, w prędkościomierzu -7-, we wierszu statusu -5- i w zależności od typu zestawu wskaźników, powyżej albo poniżej centralnego obszaru -4-.
Na kolejnych stronach priorytetowo pokazane zostaną widoki wielobarwnego analogowego zestawu wskaźników*. Przy jednobarwnym zestawie wskaźników albo przy Audi virtual cockpit* wygląd albo położenie wskazanych elementów mogą się różnić.
Informacja
  • W zależności od wyposażenia samochodu, przy wyłączonych światłach i włączonym zapłonie, oświetlenie przyrządów (wskazówek i skal) pozostaje włączone. Ze wzrostem jasności otoczenia, oświetlenie skal automatycznie się zmniejsza i ewentualnie wyłącza się całkowicie. Funkcja ta powinna przypominać kierowcy, aby w porę włączył światła mijania.
  • Jednostki miar np. dla temperatury lub prędkości można zmieniać w systemie Infotainment link.
