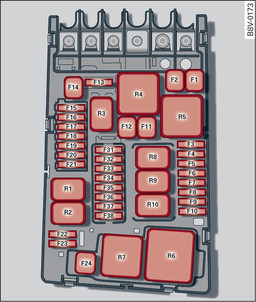

- Bilde 345Motorrom: Sikringsplassering
Nr. | Strømforbrukere |
F1 | Elektronisk stabilitetsprogram (ESP) |
F2 | Elektronisk stabilitetsprogram (ESP) |
F3 | Motorstyreenhet |
F4 | Motorkomponenter, motorkjøling, spole for tilleggsvarmerrelé (1+4+7), relé for sekundærluftpumpe |
F5 | Motorkomponenter, drivstoffsystem (diesel), CNG-stengeventil |
F6 | Bremselysbryter |
F7 | Motorkomponenter, vannpumper, drivstoffsystem (bensin) |
F8 | Lambdasonde |
F9 | Motorkomponenter, avgasspjeld, glødetidstyreenhet (relé 6) |
F10 | Drivstoffstyreenhet, drivstoffpumpe |
F11 | Lufttilleggsvarmer varmetråd 2, sekundærluftpumpe |
F12 | Lufttilleggsvarmer varmetråd 3, vakuumpumpe |
F13 | Automatgirkasse |
F14 | Motorkomponenter, tennspole |
F15 | Horn |
F16 | Tennspole (relé 8), effekt- og styringselektronikk |
F17 | Elektronisk stabilitetsprogram (ESP), motorstyreenhet (relé 5) |
F18 | Klemme 30 (referansespenning), batteriovervåking |
F19 | Vindusviskere foran |
F20 | Tyverialarm |
F22 | Klemme 50 diagnose, motorstyreenhet |
F23 | Starter |
F24 | Lufttilleggsvarmer varmetråd 1, bremsekraftforsterker |
F31 | Vakuumpumpe, vannpumpe, høytrykkspumpe, innsprøytningsventiler |
F33 | Bremsetrykkakkumulator, regenerering, giroljepumpe |
F34 | Bremsekraftforsterker |
F35 | Klimafunksjonsrelé |
F37 | Kupévarmer |
