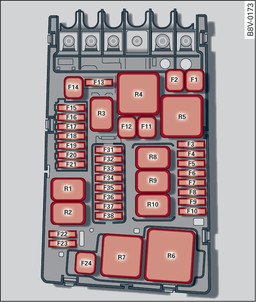

- Fig. 345Vano motore: schema di collegamento dei fusibili
N° | Utilizzatore |
F1 | Sistema elettronico di controllo della stabilità (ESC) |
F2 | Sistema elettronico di controllo della stabilità (ESC) |
F3 | Centralina motore |
F4 | Componenti motore, raffreddamento motore, bobina riscaldamento supplementare relé (1+4+7), relé pompa aria secondaria |
F5 | Componenti motore, sistema serbatoio (diesel), valvola di blocco CNG |
F6 | Interruttore delle luci di arresto |
F7 | Componenti motore, pompe acqua, sistema serbatoio (benzina) |
F8 | Sonda lambda |
F9 | Componenti motore, diaframma gas di scarico, centralina preincandescenza (relé 6) |
F10 | Centralina carburante, pompa carburante |
F11 | Riscaldamento supplementare dell aria candeletta riscaldante 2, pompa aria secondaria |
F12 | Riscaldamento supplementare dell aria candeletta riscaldante 3, pompa del vuoto |
F13 | Cambio automatico |
F14 | Componenti motore, bobina di accensione |
F15 | Clacson |
F16 | Bobina di accensione (relé 8), sistema elettronico comandi ed erogazione |
F17 | Sistema elettronico di controllo della stabilità (ESC), centralina motore (relé 5) |
F18 | Morsetto 30 (tensione di riferimento), controllo batteria |
F19 | Tergicristalli anteriori |
F20 | Impianto di allarme antifurto |
F22 | Morsetto 50 diagnosi, centralina motore |
F23 | Motorino di avviamento |
F24 | Riscaldamento supplementare dell aria candeletta riscaldante 1, servofreno |
F31 | Pompa del vuoto, pompa acqua, pompa alta pressione, iniettori |
F33 | Accumulatore di pressione freni, recupero, pompa dell olio del cambio |
F34 | Servofreno |
F35 | Relais funzioni climatizzatore |
F37 | Riscaldamento autonomo |
