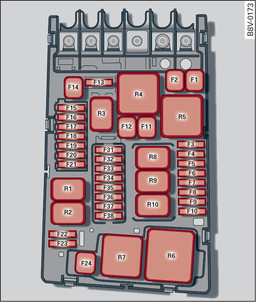

- 345. ábraMotortér: a biztosítékok elhelyezkedése
Ssz. | Fogyasztó |
F1 | Elektronikus menetstabilizálás ellenőrzés (ESC) |
F2 | Elektronikus menetstabilizálás ellenőrzés (ESC) |
F3 | Motor vezérlőegység |
F4 | Motorkomponensek, motorhűtés, rásegítő fűtés relé tekercs (1+2+7), szekunderlevegő szivattyú relé |
F5 | Motorrészegységek, üzemanyagtartály-rendszer (dízel), CNG kikapcsolószelep |
F6 | Féklámpakapcsoló |
F7 | Motorkomponensek, vízszivattyúk, üzemanyagtartály rendszer (benzin) |
F8 | Lambda-szonda |
F9 | Motorkomponensek, kipufogógázszelep, izzítási idő vezérlőegység (6-os relé) |
F10 | Üzemanyag vezérlőegység, üzemanyag-szivattyú |
F11 | Kiegészítő levegőfűtés 2. fűtőrúd, szekunderlevegő-szivattyú |
F12 | Kiegészítő levegőfűtés 3. fűtőrúd, vákuumszivattyú |
F13 | Automata sebességváltó |
F14 | Motorkomponensek, gyújtótekercs |
F15 | Kürt |
F16 | Gyújtótekercs (8-as relé), teljesítmény- és vezérlőelektronika |
F17 | Elektronikus menetstabilizálás ellenőrzés (ESC), motor vezérlőegység (5-ös relé) |
F18 | 30-as kapocs (referencia feszültség), akkumulátor felügyelet |
F19 | Első ablaktörlő |
F20 | Riasztóberendezés |
F22 | Diagnosztika 50-es kapocs, motor vezérlőegység |
F23 | Önindító |
F24 | Kiegészítő levegőfűtés 1. fűtőrúd, fékerő-rásegítő |
F31 | Vákuumszivattyú, vízszivattyú, nagynyomású szivattyú, befecskendező szelepek |
F33 | Fékezőnyomás-tároló, rekuperáció, váltóolaj-szivattyú |
F34 | Fékerőrásegítő |
F35 | Klímaműködés relé |
F37 | Állóhelyzeti fűtés |
