Mindkét indítókábelt a helyes sorrendben kell csatlakoztatni!

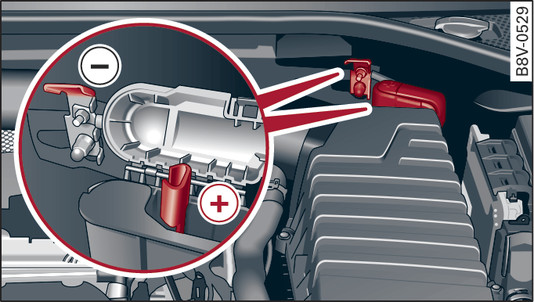

- 338. ábraMotortér: a töltőkészülék és az indítókábel csatlakozásai

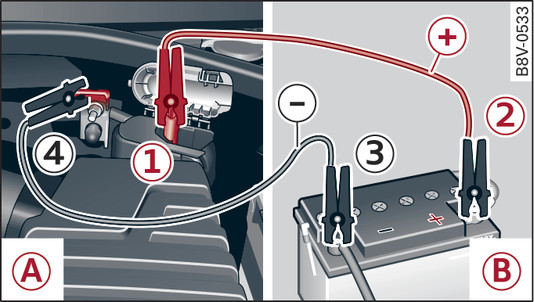

- 339. ábraIndítási segítség egy másik jármű járműakkumulátorával: -A- – lemerült akkumulátor, -B- – áramot adó akkumulátor
A járműakkumulátor helyett a motortér bal oldalában indítási rásegítési pontok találhatók . ábra338►. Nyissa a plusz pólus fedelét. Az indítókábel alábbiakban leírt csatlakoztatási folyamata arra van beállítva, hogy a járműve indítási rásegítést kap.
Vegye figyelembe a járműakkumulátorra vonatkozó megjegyzéseket Link►.
Előkészületek
Először olvassa el figyelmesen Link►.
Zárja a parkolóféket és tegye az előválasztó kart a P állásba.
Kapcsolja ki mindkét járműnél az összes fogyasztót és a gyújtást.
Az indítókábel csatlakoztatása/lekötése
Hajtsa fel a fedelet a plusz póluson.
Csatlakoztassa a piros indítókábel egyik végét a lemerült járműakkumulátor -A- ► plusz pólusához -1- . ábra►.
Csatlakoztassa a piros indítókábel másik végét az áramot adó járműakkumulátor -B- plusz pólusához -2-.
Csatlakoztassa a fekete indítókábel egyik végét, elsődlegesen a testponthoz, egyébként az áramot adó jármű -B- járműakkumulátorának a mínusz pólusához -3-.
A fekete indítókábel másik végét kizárólag a járművén lévő -A- testponthoz -4- csatlakoztassa.
Az indítókábelt úgy vezesse, hogy az ne érintkezhessen a motor forgó alkatrészeivel.
A motor beindítása
Indítsa be a segítséget adó jármű motorját és hagyja alapjáraton járni.
Most indítsa be a lemerült járműakkumulátorú jármű motorját, várjon 2-3 percig, amíg a motor „egyenletesen“ jár.
Ha a motor nem indul be: szakítsa meg az indítózást 10 másodperc elteltével és azután 30 másodperc elteltével ismételje meg azt.
Kapcsolja be a fűtőventilátort és a hátsó ablak fűtést annál a járműnél, amelyik az indítási rásegítést kapja, hogy a csatlakoztatáskor fellépő feszültségcsúcsok leépüljenek. A menetvilágításnak kikapcsolva kell lennie!
Vegye le a kábeleket járó motoroknál pontosan fordított sorrendben a Link► fejezetben leírtak szerint. Ekkor ügyeljen arra, hogy a kábelek ne kerüljenek a motor forgó részei közé.
Zárja a plusz pólus fedelét.
Kapcsolja ki a fűtésventilátort és a hátsó ablak fűtést.
