A következőkre vonatkozik: Plug-in-Hybrid hajtású járművek
Ha a járműakkumulátorról beszélünk, akkor a járművében lévő 12 voltos akkumulátorra gondolunk.

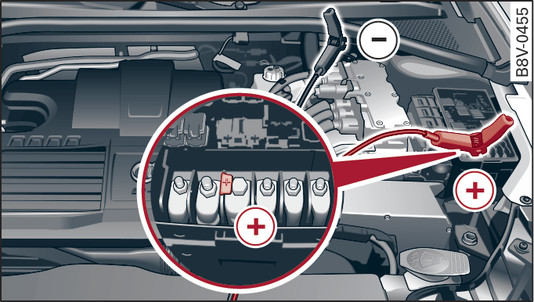

- 123. ábraMotortér: a töltőkészülék és az indítókábel csatlakozásai
A jármű egy járműakkumulátorral és egy nagyfeszültségű akkumulátorral van felszerelve.
Ha a járműakkumulátor lemerül, akkor az egy hagyományos járműnél egy töltőkészülékkel feltölthető vagy a jármű egy másik jármű járműakkumulátorának a segítségével indítási rásegítéssel beindítható.
Vegye figyelembe a járműakkumulátor töltésére Link► és az indítási rásegítésre vonatkozó utasításokat Link►.
Nyissa fel a motorháztetőt Link►.
Távolítsa el a biztosítéktartó fedelét -8-, hogy hozzáférjen a plusz pólushoz -+- Link►.
Csatlakoztassa a töltőkészülék, illetve az indítóvezeték pólusfogóit a plusz pólushoz -+- és a karosszéria testpontjához ---.
VIGYÁZAT
Nem szabad a járművével indítási rásegítést adnia! Máskülönben jelentős károk keletkezhetnének a járművének az elektromos rendszerében.
