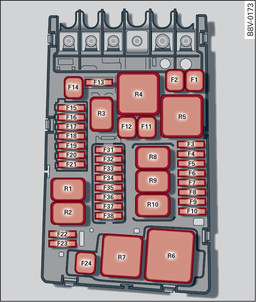

- Fig. 345 Compartiment-moteur : affectation des fusibles
N° | Consommateurs |
F1 | Contrôle électronique de la stabilisation (ESC) |
F2 | Contrôle électronique de la stabilisation (ESC) |
F3 | Calculateur du moteur |
F4 | Composants du moteur, refroidissement du moteur, bobine de relais du réchauffeur additionnel (1+4+7), relais de pompe à air secondaire |
F5 | Composants du moteur, système d alimentation en carburant (diesel), vanne de coupure GNV |
F6 | Contacteur de feux stop |
F7 | Composants du moteur, pompes à eau, système d alimentation en carburant (essence) |
F8 | Sonde Lambda |
F9 | Composants du moteur, volet de gaz d échappement, calculateur du temps de préchauffage (relais 6) |
F10 | Calculateur de carburant, pompe à carburant |
F11 | Chauffage d appoint, jauge de température 2, pompe à air secondaire |
F12 | Chauffage d appoint, jauge de température 3, pompe à dépression |
F13 | Boîte de vitesses automatique |
F14 | Composants du moteur, bobine d allumage |
F15 | Avertisseur sonore |
F16 | Bobine d allumage (relais 8), électronique de puissance et de commande |
F17 | Contrôle électronique de la stabilisation (ESC), calculateur du moteur (relais 5) |
F18 | Borne 30 (tension de référence), surveillance de la batterie |
F19 | Essuie-glace avant |
F20 | Système d alarme antivol |
F22 | Borne 50 diagnostic, calculateur du moteur |
F23 | Démarreur |
F24 | Chauffage d appoint, jauge de température 1, servofrein |
F31 | Pompe à vide, pompe à eau, pompe haute pression, injecteurs |
F33 | Accumulateur de pression de freinage, récupération, pompe à huile de boîte de vitesses |
F34 | Servofrein |
F35 | Relais de fonction du climatiseur |
F37 | Chauffage stationnaire |
