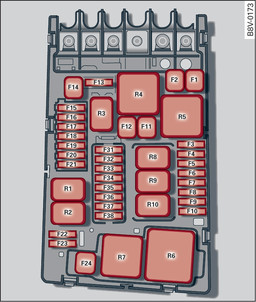

- Kuva 345Moottoritila: sulakkeiden sijainti
Nro | Sähkölaite |
F1 | Ajonvakautusjärjestelmä (ESC) |
F2 | Ajonvakautusjärjestelmä (ESC) |
F3 | Moottorin ohjainlaite |
F4 | Moottorin komponentit, moottorin jäähdytys, lisälämmittimen puolan rele (1+4+7), toisioilmapumpun rele |
F5 | Moottorikomponentit, tankkausjärjestelmä (diesel), CNG-kytkentäventtiili |
F6 | Jarruvalokytkin |
F7 | Moottorikomponentit, vesipumput, tankkausjärjestelmä (bensiini) |
F8 | Lambda-tunnistin |
F9 | Moottorikomponentit, pakokaasuläppä, hehkutusajan ohjainlaite (rele 6) |
F10 | Polttoaineen ohjainlaite, polttoainepumppu |
F11 | Ilmalisälämmitin (kuumennustanko 2), toisioilmapumppu |
F12 | Ilmalisälämmitin (kuumennustanko 3), alipainepumppu |
F13 | Automaattivaihteisto |
F14 | Moottorikomponentit, sytytyspuola |
F15 | Äänimerkki |
F16 | Sytytyspuola (rele 8), teho- ja ohjauselektroniikka |
F17 | Ajonvakautusjärjestelmä (ESC), moottorin ohjainlaite (rele 5) |
F18 | Liitin 30 (viitejännite), akkuvalvonta |
F19 | Tuulilasinpyyhkimet |
F20 | Varashälytin |
F22 | Liitin 50 (diagnoosi), moottorin ohjainlaite |
F23 | Käynnistysmoottori |
F24 | Ilmalisälämmitin (kuumennustanko 1), jarrutehostin |
F31 | Alipainepumppu, vesipumppu, korkeapainepumppu, ruiskutussuuttimet |
F33 | Jarrupainevaraaja, jarruenergian talteenotto, vaihteiston öljypumppu |
F34 | Jarrutehostin |
F35 | Ilmastoinnin toimintarele |
F37 | Seisontalämmitys |
