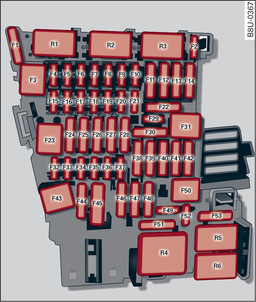

- Kuva 344Sisätila: sulakkeiden sijainti
Nro | Sähkölaite |
F1 | Moottorikomponentit, AdBlue |
F2 | Istuinsäätö |
F3 | Katon hydraulipumppu |
F4 | Infotainment-käyttöyksikkö, Infotainment-komponentit |
F5 | Gateway |
F6 | Valitsinvipu (automaattivaihteisto) |
F7 | Ilmastoinnin/lämmityksen käyttöyksikkö, seisontalämmitys, takalasinlämmityksen relepuola, rengaspainevalvonta |
F8 | Sähkömekaanisen seisontajarrun kytkin, valokytkin, sade-/valotunnistin, varashälytin, diagnoosipistoke, kattomoduuli, hätäpuhelujärjestelmä, ajovalojen korkeussäätö |
F9 | Ohjauspilarin kytkinmoduuli |
F10 | Infotainment-näyttö |
F11 | Sähköverkon ohjainlaite, vas. |
F12 | Infotainment-komponentit |
F13 | Turvavyönkiristin, kuljettajan puoli |
F14 | Lämmitys-/ilmastointilaitteen puhallin |
F15 | Sähköinen ohjauspylvään lukitus |
F16 | Infotainment-komponentit |
F17 | Mittaristo |
F18 | Peruutuskamera |
F19 | Mukavuussisäänpääsyn ohjainlaite |
F20 | Moottorikomponentteja |
F21 | Ohjauspylvään kytkinmoduuli, ohjauspyöränlämmitys |
F23 | Panoraamakattoluukku / katon ohjainlaite, kattosalpa |
F24 | Sähköverkon ohjainlaite, oik. |
F25 | Lasinnostin, kuljettajan puoli edessä/takana |
F26 | Istuinlämmitys |
F27 | Sisävalot |
F28 | Katon ohjainlaite |
F29 | Sisävalot |
F30 | Diagnoosipistoke |
F32 | Etukamera, pysäköintitutka, automaattisen etäisyyssäädön tunnistin, kaistanvaihtoavustin |
F33 | Turvatyynyt |
F34 | Paikallaanpitoavustimen painike, sisä-äänet, peruutusvalokatkaisin, lämpötilatunnistin, pääntilanlämmityksen relepuola ja pistorasian rele, katon käyttöpainike |
F35 | Ilmanlaaduntunnistin, automaattisesti himmenevät peilit, diagnoosipistoke, keskikonsolin virransaanti |
F36 | Oikea valonheitin (LED, Matrix LED) |
F37 | Vasen valonheitin (LED, Matrix LED) |
F38 | Korkeajänniteakku |
F39 | Lasinnostin, etumatkustajan puoli edessä/takana |
F40 | Savukkeensytytin, pistorasiat |
F41 | Turvavyönkiristin, etumatkustajan puoli |
F42 | Keskuslukituksen osat |
F43 | Sound-vahvistin |
F44 | Neliveto |
F47 | Takalasinpyyhin |
F48 | Sound actor (ulkona) |
F49 | Kytkintunnistin (rele 1+2), korkeajänniteakku, tehoelektroniikka |
F52 | Iskunvaimennuksen säädön ohjainlaite |
F53 | Takalasinlämmitys |
Sähkötoimiset istuimet* on suojattu automaattisulakkeilla, jotka ylikuormituksen päätyttyä kytkeytyvät automaattisesti takaisin toimintaan.
